Τόπος καταγωγής | cangzhou、 Κίνα |
Μάρκα | jude |
Πιστοποίηση | CE、ISO |

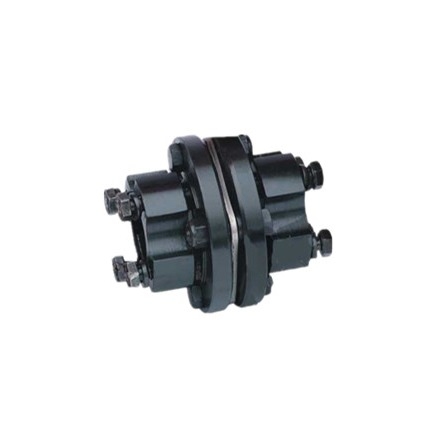

Τι είναι μια σύζευξη διαφραγμάτων; Διάφορες ομάδες διαφραγμάτων (φύλλα ανοξείδωτου) συνδέονται staggeredly με τα δύο μισά της σύζευξης με τα μπουλόνια. Κάθε ομάδα διαφραγμάτων διαμορφώνεται με τη συσσώρευση διάφορων κομματιών. Τα διαφράγματα διαιρούνται σε τύπο συνδέοντας ράβδων και τύπο ολόκληρος-κομματιού με τις διαφορετικές μορφές. Η σύζευξη διαφραγμάτων αντισταθμίζει τη σχετική μετατόπιση των δύο άξονων που συνδέονται με την ελαστική παραμόρφωση του διαφράγματος. Είναι μια υψηλής απόδοσης εύκαμπτη σύζευξη με τα ισχυρά στοιχεία μετάλλων. Δεν πρέπει να λαδωθεί. Έχει μια συμπαγή δομή, μια υψηλής αντοχής και μακριά ζωή υπηρεσιών. , Κανένα χάσμα περιστροφής, που δεν επηρεάζεται από τη θερμοκρασία και τη ρύπανση πετρελαίου, αυτό δεν έχει τα χαρακτηριστικά της όξινης αντίστασης, αλκαλική αντίσταση και αντιδιαβρωτικός, και είναι κατάλληλο για η μετάδοση σε υψηλής θερμοκρασίας, τη υψηλή ταχύτητα και τις διαβρωτικές μέσες συνθήκες εργασίας.
Η σύζευξη διαφραγμάτων μπορεί να αντισταθμίσει τα αξονικά, ακτινωτά και γωνιακά όφσετ μεταξύ της κύριας μηχανής και της οδηγημένης μηχανής λόγω των λαθών κατασκευής, των λαθών εγκαταστάσεων, της μεταφέρουσας παραμόρφωσης και της επιρροής των αλλαγών ανόδου θερμοκρασίας. Η σύζευξη διαφραγμάτων είναι μια εύκαμπτη σύζευξη του ελαστικού στοιχείου μετάλλων. Στηρίζεται στο διάφραγμα συζεύξεων μετάλλων για να συνδέσει τις μηχανές κεντρικών αγωγών και σκλάβων για να διαβιβάσει τη ροπή. Έχει τα πλεονεκτήματα της ελαστικής μείωσης δόνησης, κανενός θορύβου και καμίας λίπανσης. Ιδανικά προϊόντα για τις συζεύξεις και τις γενικές συζεύξεις
![]() |
Μέγεθος | Ονομαστικός | Ταχύτητα | κύριες διαστάσεις | Επιτρεπόμενο έθνος rnmn | Στιγμή της αδράνειας | Βάρος | ||||||
Ροπή | dmax | Δ | Α | Β | Λ | J | αξονικός | γωνιακός | Κλ | |||
N.m | r/min | χιλ. | χιλ. | (°) | κλ. τετρ.μέτρο | |||||||
DJMOO | 9.8 | 20000 | 20 | 57 | 4.9 | 20 | 44.9 | 10 | ±0.8 | 1 | 1.74 | 0,14 |
DJMO1 | 33 | 20000 | 22 | 68 | 6.1 | 26 | 58.1 | 13 | ±0.8 | 1 | 8 | 0,6 |
DJMO2 | 90 | 20000 | 32 | 81 | 6.6 | 26 | 58.6 | 16 | ±1.0 | 1 | 24 | 1.1 |
DJMO3 | 173 | 18000 | 35 | 93 | 8.4 | 29 | 66.4 | 22 | ±1.2 | 1 | 48 | 1.7 |
DJM04 | 245 | 15000 | 42 | 104 | 112 | 34D | 79.2 | 20 | ±1.4 | 1 | 80 | 2.5 |
DJMO5 | 420 | 13000 | 50 | 126 | 11.7 | 42 | 95.7 | 25 | ±1.6 | 45 | 224 | 4.3 |
DJM06 | 772 | 12000 | 60 | 143 | 11.7 | 48 | 107.7 | 28 | ±1.8 | 45 | 440 | 6.9 |
DJM07 | 1270 | 10000 | 75 | 168 | 16.8 | 58 | 132.8 | 23 | ±2.0 | 45 | 1080 | 11.3 |
DJM08 | 2080 | 10000 | 82 | 194 | 17 | 64 | 145 | 30 | ±2.2 | 45 | 3380 | 16.7 |
DJM09 | 3320 | 9000 | 95,0 | 214 | 21.6 | 77 | 175.6 | 22 | ±2.4 | 45 | 3520 | 22.7 |
DJM1O | 4900 | 8000 | 108 | 246 | 23.9 | 89 | 201.9 | 23 | ±2.6 | 45 | 7200 | 35.4 |
DJM11 | 6368 | 8000 | 118 | 276 | 272 | 102 | 230 | 40 | ±2.8 | 45 | 12800 | 52 |
DJM12 | 8900 | 6300 | 110 | 276 | 17.5 | 128 | 273.5 | ±1.8 | 45 | 14400 | 57.2 | |
DJM13 | 15280 | 5000 | 135 | 308 | 19 | 160 | 339 | ±2.0 | 30 | 22200 | 77.3 | |
DJM14 | 25410 | 4700 | 155 | 346 | 21.5 | 182 | 385.5 | ±2.0 | 30 | 40800 | 123 | |
DJM15 | 37130 | 4300 | 165 | 375 | 24 | 198 | 420 | ±2.0 | 30 | 64800 | 156 | |
DJM16 | 47120 | 3900 | 180 | 410 | 29.5 | 214 | 457^ | ±2.2 | 30 | 100200 | 191 | |
DJM17 | 57000 | 3500 | 190 | 445 | 29.5 | 225 | 479.5 | ±2.2 | 30 | 133000 | 245 | |
DJM18 | 63186 | 3500 | 205 | 470 | 31 | 248 | 527 | ±2.4 | 30 | 186600 | 329 | |
DJM19 | 82500 | 3200 | 230 | 512 | 32 | 278 | 588 | ±2.4 | 30 | 288000 | 394 | |
DJM2O | 102100 | 2800 | 255 | 556 | 32.5 | 305 | 642.5 | ±2.5 | 30 | 448200 | 530 | |
DJM21 | 126070 | 2450 | 265 | 588 | 34 | 318 | 670 | ±2.7 | 30 | 609600 | 619 | |
DJM22 | 146350 | 2150 | 275 | 630 | 34.5 | 332 | 698.5 | ±2.8 | 30 | 831600 | 683 | |
DJM23 | 173830 | 2000 | 290 | 655 | 35.5 | 348 | 731S | ±3.0 | 30 | 1070400 | 791 |
Ο εξοπλισμός μετάδοσης του Jude νομών Nanpi που κατασκευάζει τη Co., ΕΠΕ είναι επιχειρήσεις που ειδικεύτηκαν στη σύζευξη έρευνας και παραγωγής. Επίσης μπορούμε να αναπτύξουμε τα νέα προϊόντα και την μαζικός-παραγωγή. Με την πλούσια εμπειρία, την επαγγελματική ομάδα Ε&Α και το διάφορο εξοπλισμό στη σύζευξη, έχει τους ανώτερους όρους ικανοποίησε τις διαφορετικές απαιτήσεις σας.
Τα κύρια προϊόντα επιχείρησης είναι: όλα τα είδη συζεύξεων για τη βιομηχανία μηχανημάτων παντού η λέξη, όπως η ακτινωτή ελαστική σύζευξη, γομμάρισαν τη σύζευξη, την καθολική σύζευξη, τη σύζευξη εργαλείων τυμπάνων, την ελαστική σύζευξη μορφής λουλουδιών δαμάσκηνων, την άκαμπτη σύζευξη του Όλνταμ συζεύξεων, τις ελαστικές συζεύξεις καρφιτσών μανικιών συζεύξεων αλυσίδων κυλίνδρων, συζεύξεων διαφραγμάτων, στηλών συζεύξεων, την ελαστική καρφίτσα γόμφων, την ελαστική σύζευξη καρφιτσών γόμφων, τη σύζευξη άξονων αντλιών, κ.λπ….
Οι έννοιες της επιχείρησής μας είναι ζωντανές στην ποιότητα και αναπτύσσονται στην τιμή. Η σύζευξη έχει το πλεονέκτημα υψηλού - ποιότητα, χαμηλή τιμή, πλήρη πρότυπα προϊόντων. Η επιχείρησή μας θα είναι η καλύτερη επιλογή σας, και κοιτάζουμε προς τα εμπρός για να συνεργαστούμε με σας.
Q1: Ανταλλάσσετε την επιχείρηση ή τον κατασκευαστή;
Α: Είμαστε εργοστάσιο.
Q2: Παρέχετε τα δείγματα; είναι ελεύθερο ή πρόσθετο;
Α: : Ναι, θα μπορούσαμε να προσφέρουμε το δείγμα αλλά όχι δωρεάν. Πραγματικά έχουμε μια πολύ καλή αρχή τιμών, όταν κάνετε το μαζικό κόστος διαταγής έπειτα του δείγματος θα είστε επιστροφή σε σας.
Q3: Πόσο καιρό είναι η παράδοσή σας χρόνος;
Α: Γενικά είναι 10-15 ημέρες εάν τα αγαθά είναι στο απόθεμα. ή είναι 7-25 ημέρες εάν τα αγαθά δεν είναι στο απόθεμα, είναι σύμφωνα με την ποσότητα.
Q4: Πόσο καιρό είναι η εξουσιοδότησή σας;
Α: Η εξουσιοδότησή μας είναι 12 μήνας.
Q5: Έχετε τις διαδικασίες επιθεώρησης για τη σύζευξη;
Α: 100% αυτοεπιθεώρηση πριν από τη συσκευασία
Q6. Ποια είναι η πληρωμή σας;
Α: 1) 100% T/T. 2) 30% εκ των προτέρων, άλλοι πριν από την αποστολή. 3) L/C Q7: Μπορώ να έχω μια επίσκεψη στο εργοστάσιό σας πριν από τη διαταγή; Α: Βέβαιος, ευπρόσδεκτος να επισκεφτεί το εργοστάσιό μας.
