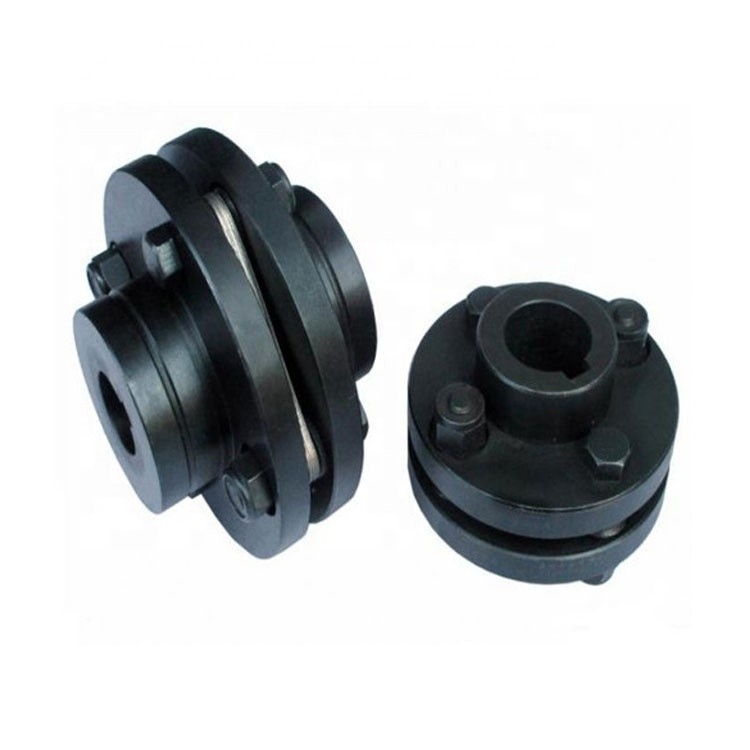

εύκαμπτη σύζευξη διαφραγμάτων
>
|
|
| Τόπος καταγωγής | cangzhou、 Κίνα |
| Μάρκα | jude |
| Πιστοποίηση | CE、ISO |
| Αριθμό μοντέλου | JMII |
χαρακτηριστικά της σύζευξης διαφραγμάτων σειράς της JM:
1. Η αποζημίωση δύο μη ευθυγράμμιση άξονα της δυνατότητας, και η σύζευξη τύπων δοντιών μπορούν να είναι πολύ περισσότερο από μια διπλή μετατόπιση γωνίας, ακτινωτή μετατόπιση μικρός, εύκαμπτος, επιτρέποντας μια ορισμένη αξονική, ακτινωτή και γωνιακή μετατόπιση.
2. Προφανής επίδραση απόσβεσης, κανένας θόρυβος, καμία φθορά λόγω χρήσης.
3. Υψηλή αποδοτικότητα μετάδοσης, μέχρι 99,86%. Ιδιαίτερα κατάλληλος για τη μετάδοση υψηλής δύναμης μέσων και υψηλής ταχύτητας.
4. Προσαρμοστείτε στο υψηλής θερμοκρασίας (- 80+300) και σκληρό περιβάλλον, και μπορεί να είναι στον κλονισμό, τη δόνηση, την ασφάλεια και τους δυναμικούς όρους.
5. Απλή δομή, ελαφρύ, μικρό μέγεθος, κατάλληλες συνέλευση και αποσύνθεση. Χωρίς κίνηση η μηχανή μπορεί να αποσυντεθεί (με τον ενδιάμεσο τύπο), καμία ανάγκη της λίπανσης.
6. Ακριβώς μεταβιβάστε την περιστροφική ταχύτητα, η λειτουργία δεν έχει γυρίσει κακό, μπορεί να χρησιμοποιηθεί για τη μετάδοση των μηχανημάτων ακρίβειας.
Η εύκαμπτη σύζευξη διαφραγμάτων σειράς της JM χρησιμοποιείται ευρέως στη βιομηχανία μηχανημάτων και εξοπλισμού, τη μεταλλουργία, τα ορυχεία, το πετρέλαιο, τη χημική ουσία, τη ηλεκτρική δύναμη, τη ναυπηγική, τις μεταφορές ανύψωσης, την υφαντική, ελαφριά βιομηχανία, τα γεωργικά μηχανήματα, τα μηχανήματα εκτύπωσης και την υδραντλία, τον ανεμιστήρα, κ.λπ. στη μετάδοση της μηχανής δύναμης.
| Διάφραγμα τύπων JMII/βιομηχανικά στοιχεία απόδοσης συζεύξεων δίσκων | ||||||||||||
| Μέγεθος | Ροπή | Μέγιστη ροπή | Ανώτατη ταχύτητα | Άντεξε το dia | Άντεξε LEN | Δ | Di | τ | Torsional ακαμψία | Βάρος | Αδράνεια Al περιστροφής | |
| TN το /N.m | Tmax το /N.m | nmax r/min | d1, d2 | JI Υ | ΣΥΣΤΗΣΤΕ | x10 | Κλ | kg.m2 | ||||
| Λ | Λ | |||||||||||
| JMI 1 | 40 | 63 | 10700 | 14-28 | 27-62 | 35 | 80 | 39 | 8±0.2 | 0,37 | 0,9 | (Ι (1 (1 (1H |
| JMII 2 | 63 | 100 | 9300 | 20-38 | 38-82 | 40 | 92 | 53 | 0,45 | 1.4 | 0,0011 | |
| JMII 3 | 100 | 200 | 8400 | 25-45 | 44-112 | 45 | 102 | 63 | 0,56 | 2.1 | 0,002 | |
| JMII 4 | 250 | 400 | 6700 | 30-55 | 60-112 | 55 | 128 | 77 | ll±0.3 | 0,81 | 4.2 | 0,006 |
| JMII 5 | 500 | 800 | 5900 | 35-65 | 60-142 | 65 | 145 | 91 | 1.2 | 6.4 | 0,012 | |
| JMII 6 | 800 | 1250 | 5100 | 40-75 | 84-142 | 75 | 168 | 105 | 14±0.3 | 1.42 | 9.6 | 0,024 |
| JMII 7 | 1000 | 2000 | 4750 | 45-80 | 84-172 | 80 | 180 | 112 | 15±0.4 | 1.9 | 12.5 | 0,0365 |
| JMII 8 | 1600 | 3150 | 4300 | 50-85 | 84-172 | 200 | 120 | 2.35 | 15.5 | 0,057 | ||
| JMII 9 | 2500 | 4000 | 4200 | 55-85 | 84-172 | 205 | 20±0.4 | 2.7 | 16.5 | 0,065 | ||
| JMII 10 | 3150 | 5000 | 4000 | 55-90 | 84-172 | 90 | 215 | 128 | 3.02 | 19.5 | 0,083 | |
| JMII 11 | 4000 | 6300 | 3650 | 60-95 | 107-172 | 100 | 235 | 132 | 23±0.5 | 3.46 | 25 | 0,131 |
| JMII 12 | 5000 | 8000 | 3400 | 60-100 | 107-212 | 250 | 145 | 3.67 | 30 | 0,174 | ||
| JMII 13 | 6300 | 10000 | 3200 | 63-110 | 107-212 | 110 | 270 | 155 | 5.2 | 36 | 0,239 | |
| JMII 14 | 8000 | 12500 | 2850 | 65-110 | 107-212 | 115 | 300 | 162 | 27±0.6 | 7.8 | 45 | 0,38 |
| JMII 15 | 10000 | 16000 | 2700 | 70-125 | 107-212 | 125 | 320 | 176 | 8.43 | 55 | 0,5 | |
| JMII 16 | 12500 | 20000 | 2450 | 75-130 | 107-252 | 140 | 350 | 186 | 32±0.7 | 10.23 | 75 | 0,85 |
| JMII 17 | 16000 | 25000 | 2300 | 80-140 | 132-252 | 145 | 370 | 203 | 10.97 | 85 | 1.1 | |
| JMII 18 | 20000 | 31500 | 2150 | 90-160 | 132-302 | 165 | 400 | 230 | 13.07 | 115 | 1.65 | |
| JMII 19 | 25000 | 40000 | 1950 | 100-170 | 167-302 | 175 | 440 | 245 | 38±0.9 | 14.26 | 150 | 2.69 |
| JMII 20 | 31500 | 50000 | 1850 | 110-180 | 167-302 | 185 | 460 | 260 | 22.13 | 170 | 3.28 | |
| JMII 21 | 35500 | 56000 | 1800 | 120-200 | 167-282 | 200 | 480 | 280 | 23.7 | 200 | 4.28 | |
| JMII 22 | 40000 | 63000 | 1700 | 130-200 | 202-352 | 210 | 500 | 295 | 24.6 | 230 | 5.18 | |
| JMII 23 | 50000 | 80000 | 1600 | 140-220 | 202-352 | 220 | 540 | 310 | 44±1 | 29.71 | 275 | 7.7 |
| JMII 24 | 63000 | 100000 | 1450 | 150-240 | 202-410 | 240 | 600 | 335 | 50±1.2 | 32.64 | 380 | 9.3 |
| JMII 25 | 80000 | 125000 | 1400 | 160-250 | 242-352 | 255 | 620 | 350 | 50±1.2 | 37.69 | 410 | 15.3 |
| JMII 26 | 90000 | 140000 | 1300 | 180-260 | 242-410 | 275 | 660 | 385 | 50.43 | 510 | 20.9 | |
| JMII 27 | 112000 | 180000 | 1200 | 190-280 | 282-470 | 295 | 720 | 410 | 60±1.4 | 71.51 | 620 | 32.4 |
| JMII 28 | 140000 | 200000 | 1150 | 220-300 | 282-470 | 300 | 740 | 420 | 93.37 | 680 | 36 | |
| JMII 29 | 160000 | 224000 | 1100 | 240-320 | 330-470 | 320 | 770 | 450 | 114.53 | 780 | 43.9 | |
| JMII 30 | 180000 | 280000 | 1050 | 250-340 | 330-550 | 350 | 820 | 490 | 130.76 | 950 | 60.5 | |
Ο εξοπλισμός μετάδοσης του Jude νομών Nanpi που κατασκευάζει τη Co., ΕΠΕ είναι επιχειρήσεις που ειδικεύτηκαν στη σύζευξη έρευνας και παραγωγής. Επίσης μπορούμε να αναπτύξουμε τα νέα προϊόντα και την μαζικός-παραγωγή. Με την πλούσια εμπειρία, την επαγγελματική ομάδα Ε&Α και το διάφορο εξοπλισμό στη σύζευξη, έχει τους ανώτερους όρους ικανοποίησε τις διαφορετικές απαιτήσεις σας.
Τα κύρια προϊόντα επιχείρησης είναι: όλα τα είδη συζεύξεων για τη βιομηχανία μηχανημάτων παντού η λέξη, όπως η ακτινωτή ελαστική σύζευξη, γομμάρισαν τη σύζευξη, την καθολική σύζευξη, τη σύζευξη εργαλείων τυμπάνων, την ελαστική σύζευξη μορφής λουλουδιών δαμάσκηνων, την άκαμπτη σύζευξη του Όλνταμ συζεύξεων, τις ελαστικές συζεύξεις καρφιτσών μανικιών συζεύξεων αλυσίδων κυλίνδρων, συζεύξεων διαφραγμάτων, στηλών συζεύξεων, την ελαστική καρφίτσα γόμφων, την ελαστική σύζευξη καρφιτσών γόμφων, τη σύζευξη άξονων αντλιών, κ.λπ….
Οι έννοιες της επιχείρησής μας είναι ζωντανές στην ποιότητα και αναπτύσσονται στην τιμή. Η σύζευξη έχει το πλεονέκτημα υψηλού - ποιότητα, χαμηλή τιμή, πλήρη πρότυπα προϊόντων. Η επιχείρησή μας θα είναι η καλύτερη επιλογή σας, και κοιτάζουμε προς τα εμπρός για να συνεργαστούμε με σας.
Εάν ενδιαφέρεστε για τα προϊόντα μας, και θέλετε να ξέρετε περισσότερες λεπτομέρειες,
μπορείτε να χτυπήσετε τον κάτωθι ή να χτυπήσετε εδώ για να μας στείλετε την έρευνά σας.
θα απαντήσουμε αμέσως.
Μας ελάτε σε επαφή με ανά πάσα στιγμή
