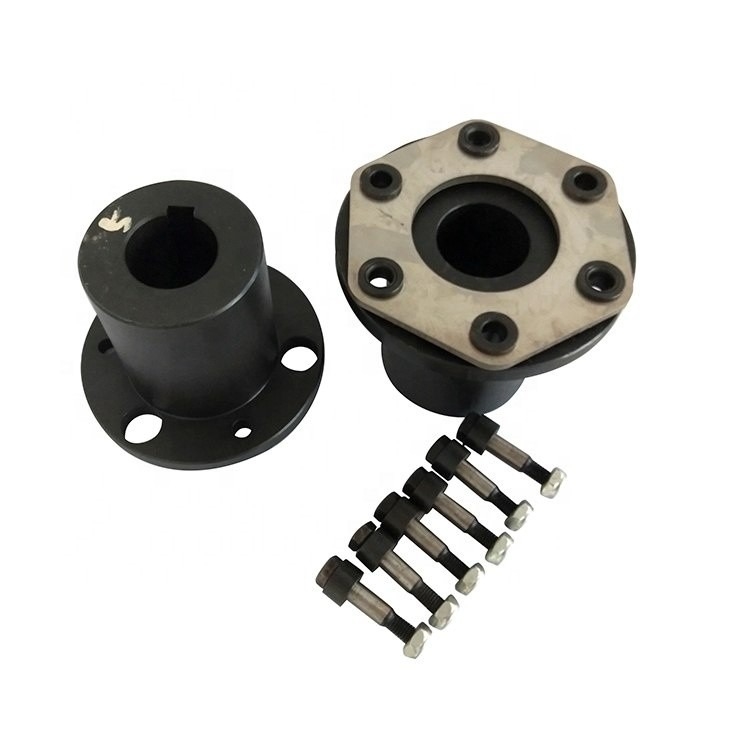

Μαύρη δίσκων σύζευξη διαφραγμάτων χάλυβα εύκαμπτη για τα υφαντικά μηχανήματα
  • Μαύρη δίσκων σύζευξη διαφραγμάτων χάλυβα εύκαμπτη για τα υφαντικά μηχανήματα
  • Μαύρη δίσκων σύζευξη διαφραγμάτων χάλυβα εύκαμπτη για τα υφαντικά μηχανήματα
  • Μαύρη δίσκων σύζευξη διαφραγμάτων χάλυβα εύκαμπτη για τα υφαντικά μηχανήματα
  • Μαύρη δίσκων σύζευξη διαφραγμάτων χάλυβα εύκαμπτη για τα υφαντικά μηχανήματα
  • Μαύρη δίσκων σύζευξη διαφραγμάτων χάλυβα εύκαμπτη για τα υφαντικά μηχανήματα

Μαύρη δίσκων σύζευξη διαφραγμάτων χάλυβα εύκαμπτη για τα υφαντικά μηχανήματα

Τόπος καταγωγής cangzhou、 Κίνα
Μάρκα jude
Πιστοποίηση CE、ISO
Αριθμό μοντέλου JMI
Λεπτομέρειες προϊόντων
Εφαρμόσιμες βιομηχανίες:
Εγκαταστάσεις κατασκευής, καταστήματα επισκευής μηχανημάτων
Δομή:
Δίσκος
Εύκαμπτος ή άκαμπτος:
Εύκαμπτος
Υλικό:
Χάλυβας
Όνομα προϊόντων:
Σύζευξη διαφραγμάτων που χρησιμοποιείται στα υφαντικά μηχανήματα
Χρώμα:
Μαύρος
MOQ:
1 σύνολο
Υλικό σώματος:
45# χάλυβας
Συσκευασία:
Χαρτοκιβώτιο
Λιμένας:
Tianjin
Χαρακτηριστικό γνώρισμα:
διάβρωση αντι-λαδιού, μακριά λειτουργούσα ζωή
Υψηλό φως:

Εύκαμπτη σύζευξη διαφραγμάτων χάλυβα

,

Εύκαμπτη σύζευξη διαφραγμάτων δίσκων

Περιγραφή προϊόντων

Σύζευξη διαφραγμάτων που χρησιμοποιείται στα υφαντικά μηχανήματα



Περιγραφή προϊόντων

Χαρακτηριστικά γνωρίσματα της σύζευξης δίσκων:

  • Η αξονική δυνατότητα αποζημιώσεων είναι ισχυρή, έναντι της σύζευξης εργαλείων. Η γωνιακή μετατόπιση μπορεί να διπλασιαστεί. Εύκαμπτος, επιτρέψτε την αξονική, ακτινωτή και γωνιακή μετατόπιση.
  • Έχει την προφανή επίδραση απόσβεσης, κανένας θόρυβος, καμία ένδυση.
  • Προσαρμοστείτε σε υψηλής θερμοκρασίας (- 80+300). Μπορέστε να εργαστείτε στο σκληρό περιβάλλον. Και ασφαλής λειτουργία στον αντίκτυπο, περιβάλλον δόνησης.
  • Υψηλή αποδοτικότητα μετάδοσης, μέχρι 99.86%.Especially κατάλληλο για τη μετάδοση δύναμης μέσων και υψηλής ταχύτητας.
  • Απλή δομή, ελαφρύ, μικρό μέγεθος, εύκολο να συγκεντρώσει και να αποσυνθέσει. Καμία λίπανση δεν απαιτείται.
  • Ακριβώς μεταφέρετε την ταχύτητα, που τρέχει χωρίς ολίσθηση, μπορεί να χρησιμοποιηθεί για τη μετάδοση των μηχανημάτων ακρίβειας.



Μετάδοση δύναμης

0,1 – 70 MW

Ταχύτητες

μέχρι 80 000 περιστροφές/λεπτό

Ροπή

μέχρι 1 500 000 NM

Πρότυπα σχεδίου

ενιαίο διάφραγμα

διπλός-διάφραγμα

Τύπος σύνδεσης

Εσωτερική πλήμνη

Εξωτερική πλήμνη

Φλάντζα

Σύνδεση διάφραγμα-μανικιών

Αμπαρωμένος

       Μαύρη δίσκων σύζευξη διαφραγμάτων χάλυβα εύκαμπτη για τα υφαντικά μηχανήματα 0Μαύρη δίσκων σύζευξη διαφραγμάτων χάλυβα εύκαμπτη για τα υφαντικά μηχανήματα 1

      Μαύρη δίσκων σύζευξη διαφραγμάτων χάλυβα εύκαμπτη για τα υφαντικά μηχανήματα 2





Μέγεθος Ροπή Ανώτατη ροπή Ταχύτητα Άντεξε Μήκος Δ Συστροφή τ Αδράνεια μ
TN Tmax [ν] δ Γ Ι / κλ ≈
το /N·μ το /N·μ το /r·λ. (H7) Τύπος Υ J, J1, Λ που συστήνεται το /N·μ·RAD-1 κλ·τετρ.μέτρο ≈
Τύπος Ζ
Λ Λ L1
JMI1 25 80 6000 14 32 - J1 27 Z1 20 35 90 1 × 104 8.8 0,0007 1
16, 18, 19 42 30
20, 22 52 38
JMI2 63 180 5000 18, 19 42 - 30 45 100 1.4 × 104 9.5 0,001 1.3
20, 22, 24 52 38
25 62 44
JMI3 100 315 5000 20, 22, 24 52 - 38 50 120 1.87 × 104 11 0,0024 2.3
25, 28 62 44
30 82 60
JMI4 160 500 4500 24 52 - 38 55 130 3.12 × 104 12.5 0,0037 3.3
25, 28 62 44
30, 32, 35 82 60
JMI5 250 710 4000 28 62 - 44 60 150 4.32 × 104 14 0,0083 5.3
30-32-35 82 60
40 112 84
JMI6 400 1120 3600 32, 35, 38 82 82 60 65 170 6.88 × 104 15.5 0,0159 8.7
40, 42, 45 112 - 84
, 48, 50
JMI7 630 1800 3000 40, 42 112 112 84 70 210 10.35 × 104 19 0,0432 14.3
45, 45, 50 -
, 55, 56
60 142 107
JMI8 1000 2500 2800 45, 48 112 112 84 80 240 16.11 × 104 22.5 0,0879 22
50, 55, 56 -
60-63-65 142 107
JMI9 1600 4000 2500 55, 56 112 112 84 85 260 26.17 × 104 24 0,1415 29
60, 63, 65 142 - 107
, 70, 71, 75
80 172 132
JMI10 2500 6300 2000 63, 65, 70 142 142 107 90 280 7.88 × 104 17 0,2974 52
, 71, 75
80-85-90 172 - 132
JMI11 4000 9000 1800 75 142 142 107 95 300 10.49 × 104 19.5 0,4782 69
80-85-90 172 - 132
100, 110 212 167
JMI12 6300 12500 1600 90, 95 172 - 132 120 340 14.07 × 104 23 0,8067 94
100, 110 212 167
, 120, 125
JMI13 10000 18000 1400 100, 110 212 - 167 135 380 19.23 × 104 28 1.7053 128
, 120, 125
130, 140 252 202
JMI14 16000 28000 1200 120, 125 212 - 167 150 420 30.01 × 104 31 2.6832 184
130, 140, 150 252 202
160 302 242
JMI15 25000 40000 1120 140, 150 252 - 202 180 480 47.46 × 104 37.5 4.8015 263
160, 170, 180 302 242
JMI16 40000 56000 1000 160, 170, 180 302 - 242 200 560 68.09 × 104 41 9.4118 384
190, 200 352 282
JMI17 63000 80000 900 190, 200, 220 352 - 282 220 630 101.3 × 104 47 18.3753 561
240 410 330
JMI18 100000 125000 800 220 352 - 282 250 710 161.4 × 104 54.5 28.2033 723
240, 250, 260 410 330
JMI19 160000 200000 700 250, 260 410 - 330 280 800 79.3 × 104 48 66.5813 1267
280.300.320 470 380

     Μαύρη δίσκων σύζευξη διαφραγμάτων χάλυβα εύκαμπτη για τα υφαντικά μηχανήματα 3



Σχετικά προϊόντα

Μαύρη δίσκων σύζευξη διαφραγμάτων χάλυβα εύκαμπτη για τα υφαντικά μηχανήματα 4

Μαύρη δίσκων σύζευξη διαφραγμάτων χάλυβα εύκαμπτη για τα υφαντικά μηχανήματα 5

FAQ

Q1: Ανταλλάσσετε την επιχείρηση ή τον κατασκευαστή;

Α: Είμαστε εργοστάσιο.





Q2: Παρέχετε τα δείγματα; είναι ελεύθερο ή πρόσθετο;

Α: : Ναι, θα μπορούσαμε να προσφέρουμε το δείγμα αλλά όχι δωρεάν. Πραγματικά έχουμε μια πολύ καλή αρχή τιμών, όταν κάνετε το μαζικό κόστος διαταγής έπειτα του δείγματος θα είστε επιστροφή σε σας.



Q3: Πόσο καιρό είναι η παράδοσή σας χρόνος;

Α: Γενικά είναι 10-15 ημέρες εάν τα αγαθά είναι στο απόθεμα. ή είναι 7-25 ημέρες εάν τα αγαθά δεν είναι στο απόθεμα, είναι σύμφωνα με την ποσότητα.



Q4: Πόσο καιρό είναι η εξουσιοδότησή σας;

Α: Η εξουσιοδότησή μας είναι 12 μήνας.



Q5: Έχετε τις διαδικασίες επιθεώρησης για τη σύζευξη;

Α: 100% αυτοεπιθεώρηση πριν από τη συσκευασία



Q6. Ποια είναι η πληρωμή σας;

Α: 1) 100% T/T. 2) 30% εκ των προτέρων, άλλοι πριν από την αποστολή. 3) L/C Q7: Μπορώ να έχω μια επίσκεψη στο εργοστάσιό σας πριν από τη διαταγή; Α: Βέβαιος, ευπρόσδεκτος να επισκεφτεί το εργοστάσιό μας.
