Εύκαμπτη σύζευξη σαγονιών
>
|
|
| Τόπος καταγωγής | cangzhou、 Κίνα |
| Μάρκα | jude |
| Πιστοποίηση | CE、ISO |

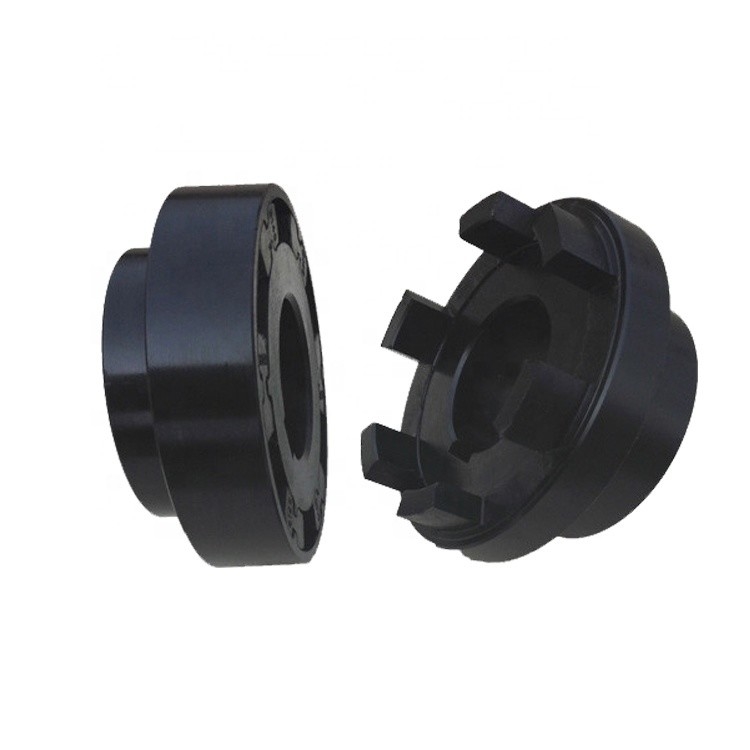

Htlb-χ το ελαστικό couplingIt είναι μια χ-διαμορφωμένη ελαστική σύζευξη φραγμών. Η χ-διαμορφωμένη ελαστική σύζευξη φραγμών χρησιμοποιεί διάφορα χ-διαμορφωμένα ελαστικά μέρη, και παρεμβάλλει τους κυρτούς φραγμούς των κύριων και οδηγημένων μισών συζεύξεων τελών μεταξύ των χ-διαμορφωμένων ελαστικών μερών για να πραγματοποιήσει τη σύνδεση των δύο μισών της σύζευξης. Η ελαστική σύζευξη φραγμών χ-τύπων είναι απλή στη δομή, συμπαγής σε μέγεθος, κατάλληλη να κατασκευαστεί, χαμηλή στο κόστος, κατάλληλο στη συνέλευση και την αποσύνθεση, και έχει τις ιδιότητες της αποζημίωσης για του σχετικού όφσετ των δύο άξονων, της απόσβεσης και της αποθήκευσης, και είναι κατάλληλη για δύο ομοαξονικούς άξονες μετάδοσης. Η θερμοκρασία εργασίας είναι -30-80 βαθμοί Κέλσιος, και η ονομαστική ροπή διαβιβασθείσα είναι 1863000N.m.
1. Οι συζεύξεις προσφέρουν μια σειρά της επιλογής πλημνών και στοιχείων για να ικανοποιήσουν τις διαφορετικές απαιτήσεις.
2. Μπορούν να απορροφήσουν τον κλονισμό και να ικανοποιήσουν την τυχαία μη ευθυγράμμιση και να ησυχάσουν τις μικρές δονήσεις εύρους.
3. NBR, Urethane, στοιχεία Hytrel.
4. Η προσαρμοσμένη απαίτηση είναι διαθέσιμη.
| πρότυπο | Ονομαστική ροπή TN Ν·μ | Επιτρεπόμενη ταχύτητα [ν] /r·ελάχιστος-1 | Διάμετρος d1, d2 τρυπών αξόνων | Μήκος της τρύπας άξονων | Β | Δ | D1 | D2 | S | Π | Στιγμή της αδράνειας Ι κλ·τετρ.μέτρο | Μάζα m/kg | ||
| Τύπος Υ | J1 τύπος | |||||||||||||
| σίδηρος | χάλυβας | Λ | L1 | |||||||||||
| HTLB1 | 160 | 5000 | 5000 | 28 | 62 | 44 | 49 | 110 | 80 | 62 | 2 | 33 | 0,007 | 6 |
| 30-32-35 | 82 | 60 | ||||||||||||
| 40*, 42*, 45* | 112 | 84 | ||||||||||||
| HTLB2 | 250 | 4500 | 32, 35, 38 | 82 | 60 | 56 | 125 | 92 | 75 | 38 | 0,012 | 9.2 | ||
| 40,42,45,48*, 50* | 112 | 84 | ||||||||||||
| HTLB3 | 355 | 4000 | 5000 | 38 | 82 | 60 | 62 | 140 | 100 | 80 | 43 | 0,02 | 11.2 | |
| 40,42,45,48,50,55*, 56* | 112 | 84 | ||||||||||||
| HTLB4 | 560 | 3500 | 4700 | 42, 45, 48, 50, 55, 56 | 69 | 160 | 110 | 95 | 47 | 0,039 | 17.8 | |||
| 60*, 63*, 65* | 142 | 107 | ||||||||||||
| HTLB5 | 900 | 3100 | 4200 | 50, 55, 56 | 112 | 84 | 74 | 180 | 125 | 108 | 50 | 0,072 | 25.4 | |
| 60,63,65,70*, 71*, 75* | 142 | 107 | ||||||||||||
| HTLB6 | 1400 | 2800 | 3800 | 60, 63, 65, 70, 71, 75 | 81 | 200 | 140 | 122 | 53 | 0,117 | 31.3 | |||
| 80*, 85* | 172 | 132 | ||||||||||||
| HTLB7 | 2000 | 2500 | 3300 | 65-70-71 | 142 | 107 | 92 | 225 | 150 | 138 | 61 | 0,183 | 43.4 | |
| 80, 85, 90* | 172 | 132 | ||||||||||||
| HTLB8 | 2800 | 2200 | 3000 | 71, 75 | 142 | 107 | 105 | 250 | 165 | 155 | 3 | 69 | 0,35 | 58.5 |
| 80-85-90 | 172 | 132 | ||||||||||||
| 100 * | 212 | 167 | ||||||||||||
| HTLB9 | 4000 | 2000 | 2700 | 80-85-90 | 172 | 132 | 110 | 280 | 180 | 172 | 73 | 0,55 | 81 | |
| 100, 110* | 212 | 167 | ||||||||||||
| HTLB10 | 5600 | 1800 | 2400 | 90, 95 | 172 | 132 | 120 | 315 | 200 | 200 | 78 | 0,9 | 98.9 | |
| 100-110-120 | 212 | 167 | ||||||||||||
| HTLB11 | 7100 | 1600 | 2100 | 100-110-120 | 128 | 350 | 230 | 230 | 83 | 1.6 | 152 | |||
| 130, 140 | 252 | 202 | ||||||||||||
| HTLB12 | 10000 | 1400 | 1900 | 110, 120, 125 | 212 | 167 | 137 | 400 | 250 | 250 | 88 | 2.7 | 182.8 | |
| 130, 140, 150 | 252 | 202 | ||||||||||||
| HTLB13 | 12500 | 1300 | 1700 | 120, 125 | 212 | 167 | 155 | 440 | 265 | 265 | 5 | 99 | 3.9 | 204 |
| 130, 140, 150 | 252 | 202 | ||||||||||||
| 160 | 302 | 242 | ||||||||||||
| HTLB14 | 16000 | 1200 | 1500 | 130, 140, 150 | 252 | 202 | 160 | 480 | 300 | 300 | 104 | 5.9 | 277.6 | |
| 160, 170 | 302 | 242 | ||||||||||||
| HTLB15 | 20000 | 1100 | 1400 | 140, 150 | 252 | 202 | 175 | 520 | 315 | 315 | 115 | 8.6 | 348.3 | |
| 160, 170, 180 | 302 | 242 | ||||||||||||
| HTLB16 | 28000 | 1000 | 1300 | 160, 170, 180 | 201 | 560 | 320 | 320 | 6 | 125 | 13.9 | 496.9 | ||
| 190, 200 | 352 | 282 | ||||||||||||
| HTLB17 | 35500 | 900 | 1200 | 170, 180 | 302 | 242 | 215 | 610 | 352 | 352 | 135 | 20.2 | 582 | |
| 190, 200, 220 | 352 | 282 | ||||||||||||
| HTLB18 | 45000 | 860 | 1100 | 180 | 302 | 242 | 234 | 660 | 384 | 384 | 145 | 29.7 | 706.2 | |
| 190, 200, 220 | 352 | 280 | ||||||||||||
| 240 | 410 | 330 | ||||||||||||
| HTLB19 | 63000 | 800 | 1000 | 200, 220 | 352 | 280 | 246 | 710 | 416 | 416 | 155 | 43.2 | 917.2 | |
