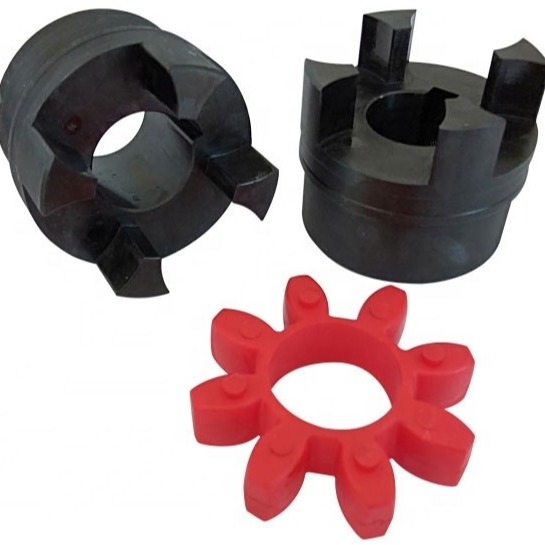

XL2 Rotex 24 εύκαμπτο σαγόνι που συνδέει την ταχύτητα 14000rpm ροπής 120Nm τυποποιημένου ποσοστού

XL2 Rotex 24 εύκαμπτο σαγόνι που συνδέει την ταχύτητα 14000rpm ροπής 120Nm τυποποιημένου ποσοστού

XL2 Rotex 24 εύκαμπτο σαγόνι που συνδέει την ταχύτητα 14000rpm ροπής 120Nm τυποποιημένου ποσοστού

Τόπος καταγωγής	cangzhou、 Κίνα
Μάρκα	jude
Πιστοποίηση	CE、ISO
Αριθμό μοντέλου	Rotex24 XL2

Λεπτομέρειες προϊόντων

Εφαρμόσιμες βιομηχανίες:

Ξενοδοχεία, καταστήματα οικοδομικού υλικού, εγκαταστάσεις κατασκευής, καταστήματα επισκευής μηχανημά

Δομή:

Σαγόνι/αράχνη

Εύκαμπτος ή άκαμπτος:

Εύκαμπτος

Τυποποιημένος ή μεταβλητός:

Πρότυπα

Υλικό των πλημνών:

S45C

Υλικό της αράχνης:

Urethane

Όνομα προϊόντων:

rotex εύκαμπτη σύζευξη σαγονιών

Επεξεργασία επιφάνειας:

Μαύρισμα

Εφαρμογή:

Βιομηχανικός εξοπλισμός

Ροπή ποσοστού:

120Nm

Ταχύτητα:

14000RPM

MOQ:

1 σύνολο

συνήθεια:

Ναι

Λιμένας:

ΣΎΖΕΥΞΗ ROTEX ΠΟΥ ΣΤΈΛΝΕΤΑΙ ΣΤΟ ΛΙΜΈΝΑ TIANJIN

OD:

55mm

Μήκος:

78mm

Υψηλό φως:

XL2 εύκαμπτη σύζευξη σαγονιών

,

Εύκαμπτα πρότυπα συζεύξεων σαγονιών

,

Rotex 24 σύζευξη

Περιγραφή προϊόντων

Εύκαμπτη σύζευξη Rotex 24 σαγονιών Rotex από την εύκαμπτη σύζευξη XL2 σαγονιών προμηθευτών της Κίνας

Περιγραφή προϊόντων

Οι κυρτές συζεύξεις σαγονιών μπορούν να χρησιμοποιηθούν σε πολλές εφαρμογές και να χρησιμεύσουν ως μια για κάθε χρήση σύζευξη. Το βασικό σχέδιο του κυρτού σαγονιού επιτρέπει μια υψηλότερη ικανότητα ροπής σε ένα συμπαγές σχέδιο. Το κυρτό δόντι έχει μια μεγαλύτερη περιοχή επαφών που του δίνει την υψηλή ικανότητα ροπής, και μειώνει την πίεση ακρών. Θα προσαρμόσει την αξονική, ακτινωτή και γωνιακή μη ευθυγράμμιση άξονων.

Υλικό συζεύξεων:	C45/40Cr/42CrMo
Χρώμα:	Οποιοιδήποτε χρωματίζουν διαθέσιμο
Ένθετο αραχνών:	GR14-GR140
Υλικό αραχνών:	PU
Μέγεθος:	XL1-XL16/ROTEX 19-ROTEX 110
Συσκευασία:	Περίπτωση, ξύλινη περίπτωση, ή ως ανάγκη πελατών.

1. Σχέδιο τριών κομματιού

2. Λίπανση που απαιτείται καμία

3. Μεταβλητό Durometer

4. Urethane στοιχεία

5. Κανένα μέταλλο στο μέταλλο υλικό πλημνών ικανοτήτων 7.Variable ροπής επαφών 6.High

Έκφραση

Οι πλήμνες παράγονται από το χάλυβα. Τα στοιχεία αραχνών είναι διαθέσιμα στις διάφορες durometer επιλογές Urethane & Hytrel. Οι αράχνες μπορούν να αποδώσουν υπό τους κανονικούς όρους κύκλων καθήκοντος στους βαρέων καθηκόντων κύκλους που περιλαμβάνουν τη φόρτωση κλονισμού και μπορούν να ελαχιστοποιήσουν τις torsional δονήσεις στο σύστημα.

XL2 Rotex 24 εύκαμπτο σαγόνι που συνδέει την ταχύτητα 14000rpm ροπής 120Nm τυποποιημένου ποσοστού 0

Πληροφορίες μεγέθους

Διάγραμμα μεγέθους αυτού του σχεδίου

Μίνι μέγεθος	XL1	ROTEX19	Μεγαλύτερο μέγεθος	XL16	ROTEX110
Δ	40	40	Δ	420	255
Μήκος	96	96	Μήκος	475	295

XL2 Rotex 24 εύκαμπτο σαγόνι που συνδέει την ταχύτητα 14000rpm ροπής 120Nm τυποποιημένου ποσοστού 1

Μέγεθος	Τύπος	Ροπή TN (N.m)	Ανώτατη ταχύτητα [ν] (r/min)	Di DZ τρυπών DIA άξονων	Μήκος Λ τρυπών	Δ	Δ:	DZ	Ε	S	Στιγμή της αδράνειας (κλ-τετρ.μέτρο)	Βάρος (κλ)
GS19	XL1	34	19000	6-19-24	25	40	32	40	16	2	0,0008	0,328
GS24	XL2	120	14000	8-24-28	30	55	40	55	18	2	0,0003	0,66
GS28	XL3	320	11800	10-28-38	35	65	48	65	20	2.5	0,0007	1.16
GS38	XL4	650	9500	12-38-45	45	80	66	78	24	3	0,002	2.27
GS42	XL5	900	8000	14-42-55	50	98	75	94	26	3	0,005	3.57
GS48	XL6	1050	7100	1548-60	56	105	85	104	28	3.5	0,008	4.80
GS55	XL7	1250	6300	20-55-70	65	120	98	118	30	4	0,016	7.37
GS65	XL8	1280	5600	22~65-75	75	135	115	134	35	4.5	0,031	10.89
GS75	XL9	2930	4750	30-75-90	85	160	135	158	40	5	0,068	17.73
GS90	XL10	7200	3750	40-90-100	100	200	160	180	45	5.5	0,159	29.60
GS100	XL11	9900	3350	50-100-110	110	225	180	200	50	6	0,277	41
GS110	XL12	12000	3000	60-110-125	120	255	200	230	55	6.5	0,51	58.6
	XL13	15000	2650	60-125-145	140	290	230	265	60	7	1	88.4
	XL14	22000	2360	60-140-165	155	320	255	300	65	7.5	17	120.6
	XL15	30000	2000	80-160-190	175	370	290	345	75	9	3.35	179.1
	XL16	35000	1800	85-180-220	195	420	325	400	85	10.5	6.37	261.0
