Εύκαμπτη σύζευξη σαγονιών
>
|
|
| Τόπος καταγωγής | cangzhou、 Κίνα |
| Μάρκα | jude |
| Πιστοποίηση | CE、ISO |
| Αριθμό μοντέλου | Γερμανία Rotex |

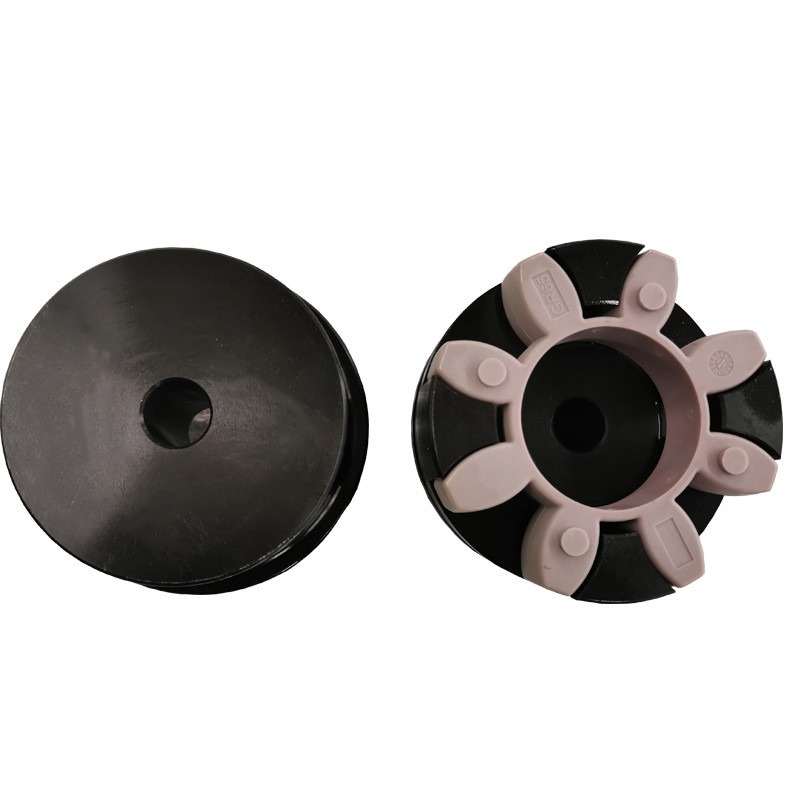

XL εύκαμπτη σύζευξη σαγονιών της Γερμανίας Rotex, ο ίδιος τύπος Rotex που συνδέει 98 μια πορφυρή σύζευξη αραχνών αραχνών
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΓΝΩΡΊΣΜΑΤΑ ΚΑΙ ΠΛΕΟΝΕΚΤΗΜΑΤΑ
Οι κυρτές συζεύξεις σαγονιών μπορούν να χρησιμοποιηθούν σε πολλές εφαρμογές και να εξυπηρετήσουν ως
για κάθε χρήση σύζευξη. Το βασικό σχέδιο του κυρτού σαγονιού επιτρέπει μια υψηλότερη ροπή
ικανότητα σε ένα συμπαγές σχέδιο. Το κυρτό δόντι έχει μια μεγαλύτερη περιοχή επαφών που
του δίνει την υψηλή ικανότητα ροπής, και μειώνει την πίεση ακρών. Θα προσαρμόσει
αξονική, ακτινωτή και γωνιακή μη ευθυγράμμιση άξονων.
Οι πλήμνες παράγονται από ποικίλα υλικά συμπεριλαμβανομένου: αργίλιο, γκρίζος σίδηρος,
Χάλυβας και ανοξείδωτο. Τα στοιχεία αραχνών είναι διαθέσιμα διάφορο durometer
επιλογές Urethane & Hytrel. Οι αράχνες μπορούν να αποδώσουν κάτω από το κανονικό καθήκον
όροι κύκλων στους βαρέων καθηκόντων κύκλους που περιλαμβάνουν τη φόρτωση κλονισμού και μπορούν να ελαχιστοποιήσουν τις torsional δονήσεις στο σύστημα.
Χαρακτηριστικά γνωρίσματα προϊόντων
1. Σχέδιο τριών κομματιού
2. Λίπανση που απαιτείται καμία
3. Μεταβλητό Durometer
4. Urethane στοιχεία
5. Καμία μέταλλο στο μέταλλο επαφή
6. Υψηλές ικανότητες ροπής
7. Μεταβλητά υλικά πλημνών
| Μέγεθος | Τύπος | Ροπή TN (N.m) | Ανώτατη ταχύτητα [ν] (r/min) | Di DZ τρυπών DIA άξονων | Μήκος Λ τρυπών | Δ | Δ: | DZ | Ε | S | Στιγμή της αδράνειας (κλ-τετρ.μέτρο) | Βάρος (κλ) |
| GS19 | XL1 | 34 | 19000 | 6-19-24 | 25 | 40 | 32 | 40 | 16 | 2 | 0,0008 | 0,328 |
| GS24 | XL2 | 120 | 14000 | 8-24-28 | 30 | 55 | 40 | 55 | 18 | 2 | 0,0003 | 0,66 |
| GS28 | XL3 | 320 | 11800 | 10-28-38 | 35 | 65 | 48 | 65 | 20 | 2.5 | 0,0007 | 1.16 |
| GS38 | XL4 | 650 | 9500 | 12-38-45 | 45 | 80 | 66 | 78 | 24 | 3 | 0,002 | 2.27 |
| GS42 | XL5 | 900 | 8000 | 14-42-55 | 50 | 98 | 75 | 94 | 26 | 3 | 0,005 | 3.57 |
| GS48 | XL6 | 1050 | 7100 | 1548-60 | 56 | 105 | 85 | 104 | 28 | 3.5 | 0,008 | 4.80 |
| GS55 | XL7 | 1250 | 6300 | 20-55-70 | 65 | 120 | 98 | 118 | 30 | 4 | 0,016 | 7.37 |
| GS65 | XL8 | 1280 | 5600 | 22~65-75 | 75 | 135 | 115 | 134 | 35 | 4.5 | 0,031 | 10.89 |
| GS75 | XL9 | 2930 | 4750 | 30-75-90 | 85 | 160 | 135 | 158 | 40 | 5 | 0,068 | 17.73 |
| GS90 | XL10 | 7200 | 3750 | 40-90-100 | 100 | 200 | 160 | 180 | 45 | 5.5 | 0,159 | 29.60 |
| GS100 | XL11 | 9900 | 3350 | 50-100-110 | 110 | 225 | 180 | 200 | 50 | 6 | 0,277 | 41 |
| GS110 | XL12 | 12000 | 3000 | 60-110-125 | 120 | 255 | 200 | 230 | 55 | 6.5 | 0,51 | 58.6 |
| XL13 | 15000 | 2650 | 60-125-145 | 140 | 290 | 230 | 265 | 60 | 7 | 1 | 88.4 | |
| XL14 | 22000 | 2360 | 60-140-165 | 155 | 320 | 255 | 300 | 65 | 7.5 | 17 | 120.6 | |
| XL15 | 30000 | 2000 | 80-160-190 | 175 | 370 | 290 | 345 | 75 | 9 | 3.35 | 179.1 | |
| XL16 | 35000 | 1800 | 85-180-220 | 195 | 420 | 325 | 400 | 85 | 10.5 | 6.37 | 261.0 |
