Εύκαμπτη σύζευξη εργαλείων
>
|
|
| Τόπος καταγωγής | cangzhou、 Κίνα |
| Μάρκα | jude |
| Πιστοποίηση | CE、ISO |
| Αριθμό μοντέλου | Σύζευξη εργαλείων WGT |

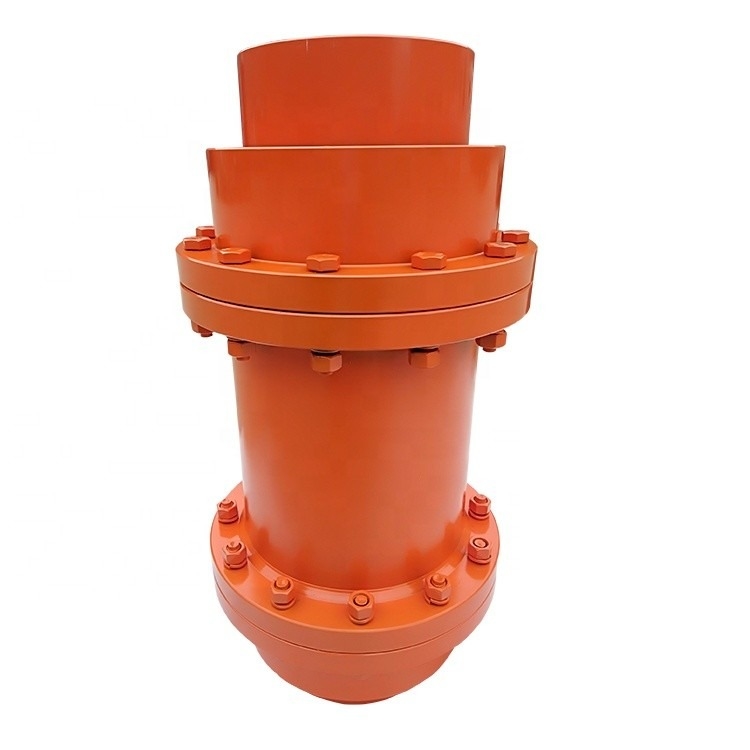

Εισαγωγή της σύζευξης άξονων εργαλείων τυμπάνων WGT με το μέσο σύνολο
Η σύζευξη άξονων εργαλείων τυμπάνων WGT με το μέσο σύνολο που διαιρέθηκε σε τύπο Ι και ΙΙ δεύτερο τύπο, WGT σύνδεσε το σύνολο drumgear τύπου Ι συζεύξεων με το συνδεδεμένο WGT αδένα τύπων, ένας τύπος ΙΙ συζεύξεων εργαλείων τυμπάνων χωρίς τύπο αδένων.
WGT παίζει τύμπανο τη σύζευξη άξονων εργαλείων με το μέσο σύνολο είναι ένας βελτιωμένος τύπος σύζευξης εργαλείων, η σύζευξη εργαλείων μπορεί να συγκριθεί με τον ευθύ επιτρέπει τη μεγαλύτερη γωνιακή μετατόπιση, μπορεί να βελτιώσει τους όρους επαφών δοντιών, και να βελτιώσει τη δυνατότητα να μεταφερθεί η ροπή, να παρατείνει τη ζωή υπηρεσιών, με τη γωνιακή μετατόπιση κατά μήκος της κατάστασης επαφών του πλάτους εργαλείων, που αποτελείται από το εσωτερικό εργαλείο και τον ίδιο αριθμό δοντιών των μισών μερών συζεύξεων ζωνών φλαντζών κ.λπ….
Όταν WGT συνδέεται με τη μέση σύζευξη εργαλείων τυμπάνων μανικιών, η σχετική γωνιακή το μετατόπιση του άξονα δύο θα εμφανιστεί κατά λειτουργία. Η σχετική περιοδική ολίσθηση των εσωτερικών και εξωτερικών δοντιών θα προκαλέσει τη σχετική ολίσθηση του άξονα, ο οποίος θα διαμορφώσει αναπόφευκτα την ένδυση δοντιών και την κατανάλωση ισχύος. Επομένως, η σύζευξη εργαλείων πρέπει να λειτουργήσει καλά και σφραγισμένος. Η οδοντωτή σύζευξη έχει το μικρό ακτινωτό μέγεθος και τη μεγάλη χωρητικότητα φορτίων. Χρησιμοποιείται συνήθως για η μετάδοση υπό τους όρους αργόστροφων και βαριών φορτίων. Η υψηλή ακρίβεια και η δυναμική ισορροπώντας σύζευξη εργαλείων μπορούν να χρησιμοποιηθούν για τη μετάδοση υψηλής ταχύτητας.
| Μονάδα συζεύξεων εργαλείων τυμπάνων |
|||||||||||||||
| Μέγεθος | Ροπή | Άντεξε Dia | Μήκος | Δ | Δ1 | Δ2 | Δ3 | Δ4 | Β | Β1 | Χ | Φ | Γ | C2 | |
| TN | |||||||||||||||
| N.m | δ1, δ2 | Λ | Ι | ΙΙ | |||||||||||
| WGT1 | 800 | 12.14 | 32 | 122 | 115 | 98 | 88 | 60 | 58 | 50 | 75 | 30 | 30 | -- | -- |
| 16.18.19 | 42 | 20 | 14 | -- | |||||||||||
| 20.22.24 | 52 | 10 | 4 | -- | |||||||||||
| 25.28 | 62 | 3 | 3 | 18 | |||||||||||
| 30.32.35.38 | 82 | 3 | 3 | 12 | |||||||||||
| 40.42 | 112 | 3 | 3 | 12 | |||||||||||
| WGT2 | 1400 | 22.24 | 52 | 150 | 145 | 118 | 108 | 77 | 68 | 52 | 80 | 30 | 20 | 4 | -- |
| 25.28 | 62 | 10 | 3 | -- | |||||||||||
| 30.32.35.38 | 82 | 3 | 3 | 16 | |||||||||||
| το 40.42.45.48 .50.55.56 | 112 | 3 | 3 | 16 | |||||||||||
| WGT3 | 2800 | 22.24 | 52 | 170 | 165 | 140 | 125 | 90 | 80 | 54 | 80 | 30 | 33 | 7 | -- |
| 25.28 | 62 | 23 | 3 | -- | |||||||||||
| 30.32.35.38 | 82 | 3 | 3 | 16 | |||||||||||
| το 40.42.45.48 .50.55.56 | 112 | 3 | 3 | 16 | |||||||||||
| 60.63 | 142 | 3 | 3 | 16 | |||||||||||
| WGT4 | 5000 | 30.32.35.38 | 82 | 200 | 195 | 160 | 145 | 112 | 90 | 58 | 100 | 30 | 13 | 3 | -- |
| το 40.42.45.48 .50.55.56 | 112 | 3 | 3 | 17 | |||||||||||
| το 60.63.65.70 .71.75 | 142 | 3 | 3 | 17 | |||||||||||
| 80 | 172 | 3 | 3 | 17 | |||||||||||
| WGT5 | 8000 | 30.32.35.38 | 82 | 225 | 215 | 180 | 168 | 128 | 100 | 63 | 100 | 30 | 23 | 3 | -- |
| το 40.42.45.48 .50.55.56 | 112 | 3 | 3 | 19 | |||||||||||
| το 60.63.65.70 .71.75 | 142 | 3 | 3 | 19 | |||||||||||
| 80.85.90 | 172 | 3 | 3 | 19 | |||||||||||
| WGT6 | 11200 | 32.35.38 | 82 | 245 | 230 | 200 | 185 | 145 | 112 | 67 | 100 | 30 | 35 | 5 | -- |
| το 40.42.45.48 .50.55.56 | 112 | 5 | 5 | -- | |||||||||||
| το 60.63.65.70 .71.75 | 142 | 5 | 5 | 20 | |||||||||||
| 80.85.90.95 | 172 | 5 | 5 | 20 | |||||||||||
| 100 | 212 | 5 | 5 | 20 | |||||||||||
| WGT7 | 16000 | 32.35.38 | 82 | 272 | 265 | 230 | 210 | 160 | 122 | 74 | 120 | 30 | 45 | 5 | -- |
| το 40.42.45.48 .50.55.56 | 112 | 15 | 5 | -- | |||||||||||
| το 60.63.65.70 .71.75 | 142 | 5 | 5 | 20 | |||||||||||
| 80.85.90.95 | 172 | 5 | 5 | 20 | |||||||||||
| 100,110 | 212 | 5 | 5 | 20 | |||||||||||
| WGT8 | 22400 | 55.56 | 112 | 290 | 272 | 245 | 225 | 176 | 136 | 81 | 120 | 30 | 29 | 5 | -- |
| το 60.63.65.70 .71.75 | 142 | 5 | 5 | 34 | |||||||||||
| 80.85.90.96 | 172 | 5 | 5 | 20 | |||||||||||
| 100.110.120.125 | 212 | 5 | 5 | 38 | |||||||||||
| WGT9 | 28000 | 65.70.71.75 | 142 | 315 | 305 | 265 | 245 | 190 | 140 | 88 | 155 | 30 | 5 | 5 | 28 |
| 80.85.90.95 | 172 | 5 | 5 | 28 | |||||||||||
| 100.110.120.125 | 212 | 5 | 5 | 28 | |||||||||||
| 130,140 | 252 | 5 | 5 | 28 | |||||||||||
| WGT10 | 45000 | 75 | 142 | 355 | 340 | 300 | 280 | 225 | 165 | 98 | 155 | 30 | 28 | 5 | -- |
| 80.85.90.95 | 172 | 5 | 5 | 38 | |||||||||||
| 100.110.120.125 | 212 | 5 | 5 | 28 | |||||||||||
| 130.140.150 | 252 | 5 | 5 | 28 | |||||||||||
| 160 | 302 | 5 | 5 | 28 | |||||||||||
| WGT11 | 63000 | 85.90.95 | 172 | 412 | 385 | 345 | 325 | 256 | 180 | 112 | 175 | 40 | 15 | 8 | -- |
| 100.110.120.125 | 212 | 8 | 8 | 32 | |||||||||||
| 130.140.150 | 252 | 8 | 8 | 32 | |||||||||||
| 160.170.180 | 302 | 8 | 8 | 32 | |||||||||||
| WGT12 | 90000 | 120,125 | 212 | 440 | 435 | 375 | 360 | 288 | 210 | 125 | 205 | 40 | 8 | 8 | 45 |
| 130.140.150 | 252 | 8 | 8 | 32 | |||||||||||
| 160.170.180 | 302 | 8 | 8 | 32 | |||||||||||
| 190,200 | 352 | 8 | 8 | 32 | |||||||||||
| WGT13 | 125000 | 145,150 | 252 | 490 | 480 | 425 | 400 | 320 | 235 | 136 | 205 | 50 | 8 | 8 | 38 |
| 160.170.180 | 302 | 8 | 8 | 32 | |||||||||||
| 190.200.220 | 352 | 8 | 8 | 32 | |||||||||||
| WGT14 | 180000 | 160.170.180 | 302 | 545 | 540 | 462 | 440 | 362 | 265 | 158 | 240 | 50 | 10 | 8 | 32 |
| 190.200.220 | 352 | 10 | 8 | 32 | |||||||||||
| 240.250.260 | 410 | 10 | 8 | 10 | |||||||||||
| WGT15 | 250000 | 160.170.180 | 302 | 580 | -- | 488 | -- | 400 | 280 | -- | 240 | 50 | 10 | -- | 43 |
| 190.200.220 | 352 | 10 | -- | 32 | |||||||||||
| 240.250.260 | 410 | 10 | -- | 10 | |||||||||||
| 270 | 470 | 10 | -- | 10 | |||||||||||
| WGT16 | 315000 | 180 | 302 | 650 | -- | 560 | -- | 440 | 300 | -- | 240 | 50 | 12 | -- | 63 |
| 190.200.220 | 352 | 12 | -- | 32 | |||||||||||
| 240.250.260 | 410 | 12 | -- | 12 | |||||||||||
| 280,300 | 470 | 12 | -- | 12 | |||||||||||
| WGT17 | 400000 | 200,220 | 352 | 690 | -- | 600 | -- | 460 | 325 | -- | 280 | 50 | 12 | -- | 48 |
| 240.250.260 | 410 | 12 | -- | 12 | |||||||||||
| 280.300.320 | 470 | 12 | -- | 12 | |||||||||||
| WGT18 | 500000 | 220 | 352 | 750 | -- | 650 | -- | 510 | 350 | -- | 280 | 60 | 12 | -- | 73 |
| 240.250.260 | 410 | 12 | -- | 12 | |||||||||||
| 280.300.320 | 470 | 12 | -- | 12 | |||||||||||
| 340,360 | 550 | 12 | -- | 12 | |||||||||||
| WGT19 | 630000 | 240.250.260 | 410 | 775 | -- | 690 | -- | 535 | 372 | -- | 350 | 60 | 12 | -- | 12 |
| 280.300.320 | 470 | 12 | -- | 12 | |||||||||||
| 340.360.380 | 550 | 12 | -- | 12 | |||||||||||
Ο εξοπλισμός μετάδοσης του Jude νομών Nanpi που κατασκευάζει τη Co., ΕΠΕ είναι επιχειρήσεις που ειδικεύτηκαν στη σύζευξη έρευνας και παραγωγής. Επίσης μπορούμε να αναπτύξουμε τα νέα προϊόντα και την μαζικός-παραγωγή. Με την πλούσια εμπειρία, την επαγγελματική ομάδα Ε&Α και το διάφορο εξοπλισμό στη σύζευξη, έχει τους ανώτερους όρους ικανοποίησε τις διαφορετικές απαιτήσεις σας.
Τα κύρια προϊόντα επιχείρησης είναι: όλα τα είδη συζεύξεων για τη βιομηχανία μηχανημάτων παντού η λέξη, όπως η ακτινωτή ελαστική σύζευξη, γομμάρισαν τη σύζευξη, την καθολική σύζευξη, τη σύζευξη εργαλείων τυμπάνων, την ελαστική σύζευξη μορφής λουλουδιών δαμάσκηνων, την άκαμπτη σύζευξη του Όλνταμ συζεύξεων, τις ελαστικές συζεύξεις καρφιτσών μανικιών συζεύξεων αλυσίδων κυλίνδρων, συζεύξεων διαφραγμάτων, στηλών συζεύξεων, την ελαστική καρφίτσα γόμφων, την ελαστική σύζευξη καρφιτσών γόμφων, τη σύζευξη άξονων αντλιών, κ.λπ….
Οι έννοιες της επιχείρησής μας είναι ζωντανές στην ποιότητα και αναπτύσσονται στην τιμή. Η σύζευξη έχει το πλεονέκτημα υψηλού - ποιότητα, χαμηλή τιμή, πλήρη πρότυπα προϊόντων. Η επιχείρησή μας θα είναι η καλύτερη επιλογή σας, και κοιτάζουμε προς τα εμπρός για να συνεργαστούμε με σας.
Q1: Ανταλλάσσετε την επιχείρηση ή τον κατασκευαστή;
Α: Είμαστε εργοστάσιο.
Q2: Παρέχετε τα δείγματα; είναι ελεύθερο ή πρόσθετο;
Α: : Ναι, θα μπορούσαμε να προσφέρουμε το δείγμα αλλά όχι δωρεάν. Πραγματικά έχουμε μια πολύ καλή αρχή τιμών, όταν κάνετε το μαζικό κόστος διαταγής έπειτα του δείγματος θα είστε επιστροφή σε σας.
Q3: Πόσο καιρό είναι η παράδοσή σας χρόνος;
Α: Γενικά είναι 10-15 ημέρες εάν τα αγαθά είναι στο απόθεμα. ή είναι 7-25 ημέρες εάν τα αγαθά δεν είναι στο απόθεμα, είναι σύμφωνα με την ποσότητα.
Q4: Πόσο καιρό είναι η εξουσιοδότησή σας;
Α: Η εξουσιοδότησή μας είναι 12 μήνας.
Q5: Έχετε τις διαδικασίες επιθεώρησης για τη σύζευξη;
Α: 100% αυτοεπιθεώρηση πριν από τη συσκευασία
Q6. Ποια είναι η πληρωμή σας;
Α: 1) 100% T/T. 2) 30% εκ των προτέρων, άλλοι πριν από την αποστολή. 3) L/C Q7: Μπορώ να έχω μια επίσκεψη στο εργοστάσιό σας πριν από τη διαταγή; Α: Βέβαιος, ευπρόσδεκτος να επισκεφτεί το εργοστάσιό μας.
