Εύκαμπτη σύζευξη εργαλείων
>
|
|
| Τόπος καταγωγής | cangzhou、 Κίνα |
| Μάρκα | jude |
| Πιστοποίηση | CE、ISO |
| Αριθμό μοντέλου | WGP4 400mm 450mm 500mm |

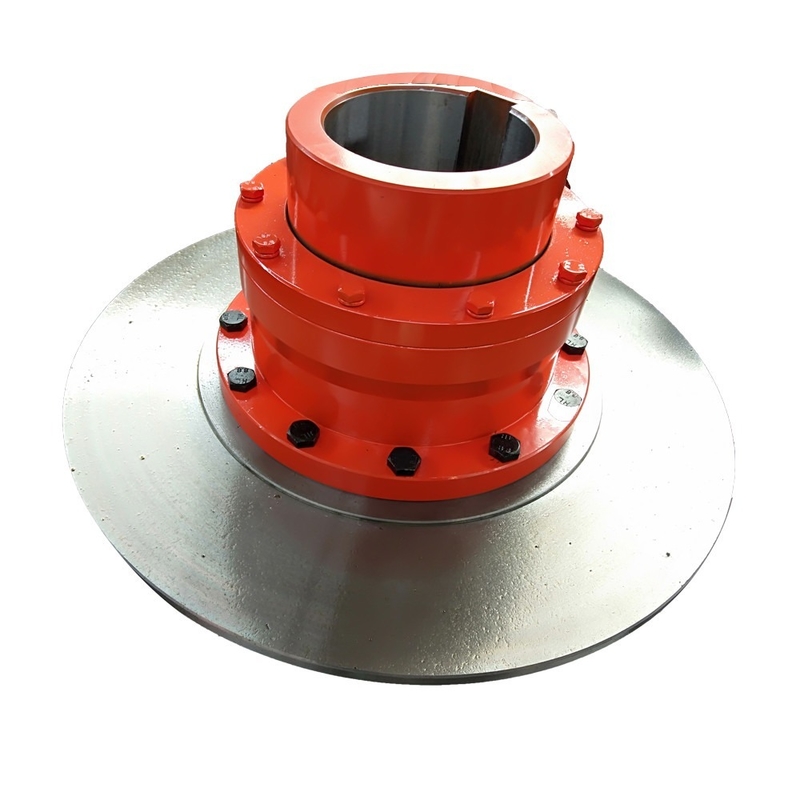

Εισαγωγή της σύζευξης εργαλείων τυμπάνων WGP με το δίσκο φρένων
Η σύζευξη εργαλείων τυμπάνων WGP με το δίσκο φρένων έχει έναν δίσκο φρένων, ο δίσκος φρένων μπορεί να περιστραφεί την ταχύτητα με τον έλεγχο της ταχύτητας για να ρυθμίσει τη μηχανή. Όπως φαίνεται στον αριθμό WGP με την καθορισμένη σύζευξη εργαλείων τύπων τυμπάνων φρένων διαιρείται σε τύπο Ι και ΙΙ μορφές δεύτερου τύπου, η μόνη διαφορά είναι ότι ο δίσκος φρένων είναι διαφορετικός.
Η σύζευξη εργαλείων τυμπάνων WGP με το δίσκο φρένων είναι ένας βελτιωμένος τύπος σύζευξης εργαλείων, που αποτελείται από το εσωτερικό εργαλείο και τον ίδιο αριθμό δοντιών των μισών μερών συζεύξεων ζωνών φλαντζών κ.λπ….
WGP παίζει τύμπανο τη σύζευξη εργαλείων με το δίσκο φρένων στην εργασία, δύο έχουν τη σχετική γωνιακή μετατόπιση, η σχετική αξονική επιφάνεια δοντιών εργαλείων ολίσθησης περιοδική εσωτερική και εξωτερική, θα οδηγήσει αναπόφευκτα στην ένδυση δοντιών και η κατανάλωση ισχύος, επομένως, η σύζευξη εργαλείων πρέπει να εργαστεί σε καλή κατάσταση και να σφραγίσει. Η οδοντωτή σύζευξη έχει το μικρό ακτινωτό μέγεθος και τη μεγάλη χωρητικότητα φορτίων. Χρησιμοποιείται συνήθως για η μετάδοση υπό τους όρους αργόστροφων και βαριών φορτίων. Η υψηλή ακρίβεια και η δυναμική ισορροπώντας σύζευξη εργαλείων μπορούν να χρησιμοποιηθούν για τη μετάδοση υψηλής ταχύτητας.
Η δομή & η παράμετρος συζεύξεων
| Μέγεθος | Ροπή | Ταχύτητα | Άντεξε Dia | Μήκος | Δ | D2 | D4 | D0 | Β | Ν | Ρ | Φ | Γ | C1 | C2 | |
| TN | [ν] | |||||||||||||||
| N.m | r/min | d1, d2, DZ | Υ | J1, Z1 | ||||||||||||
| WGP1 | 710 | 7500 | 12.14 | 32 | -- | 122 | 98 | 60 | 315 | 58 | 38 | 2 | 30 | 30 | -- | -- |
| 16.18.19 | 42 | -- | 20 | -- | -- | |||||||||||
| 20.22.24 | 52 | -- | 10 | -- | -- | |||||||||||
| 25.28 | 62 | 44 | 3 | 19 | 18 | |||||||||||
| 30.32.35.38 | 82 | 60 | 3 | 23 | 12 | |||||||||||
| 40.42 | 112 | 84 | 3 | 29 | 12 | |||||||||||
| WGP2 | 1250 | 6700 | 22.24 | 52 | -- | 150 | 118 | 77 | 315 | 68 | 38 | 2.5 | 30 | 20 | -- | -- |
| 25.28 | 62 | -- | 10 | -- | -- | |||||||||||
| 30.32.35.38 | 82 | 60 | 3 | 23 | 16 | |||||||||||
| το 40.42.45.48 .50.55.56 | 112 | 84 | 3 | 29 | 16 | |||||||||||
| WGP3 | 2500 | 6300 | 22.24 | 52 | -- | 170 | 140 | 90 | 355 | 80 | 49 | 2 | 30 | 33 | -- | -- |
| 25.28 | 62 | -- | 23 | -- | -- | |||||||||||
| 30.32.35.38 | 82 | 60 | 3 | 23 | 16 | |||||||||||
| το 40.42.45.48 .50.55.56 | 112 | 84 | 3 | 29 | 16 | |||||||||||
| 60.63 | 142 | 107 | 3 | 36 | 16 | |||||||||||
| WGP4 | 4500 | 5600 | 30.32.35.38 | 82 | -- | 200 | 160 | 112 | 90 | 45 | 3 | 30 | 13 | -- | -- | |
| το 40.42.45.48 .50.55.56 | 112 | 84 | 400 | 3 | 29 | 17 | ||||||||||
| το 60.63.65.70 .71.75 | 142 | 107 | 450 | 3 | 36 | 17 | ||||||||||
| 80 | 172 | 132 | 500 | 3 | 41 | 17 | ||||||||||
| WGP5 | 7100 | 5300 | 30.32.35.38 | 82 | -- | 225 | 180 | 128 | 100 | 45 | 4 | 30 | 23 | -- | -- | |
| το 40.42.45.48 .50.55.56 | 112 | 84 | 400 | 3 | 29 | 19 | ||||||||||
| το 60.63.65.70 .71.75 | 142 | 107 | 450 | 3 | 36 | 19 | ||||||||||
| 80.85.90 | 172 | 132 | 500 | 3 | 41 | 19 | ||||||||||
| WGP6 | 10000 | 5000 | 32.35.38 | 82 | -- | 245 | 200 | 145 | 112 | 44 | 4 | 30 | 35 | -- | -- | |
| το 40.42.45.48 .50.55.56 | 112 | -- | 450 | 5 | -- | -- | ||||||||||
| το 60.63.65.70 .71.75 | 142 | 107 | 500 | 5 | 38 | 20 | ||||||||||
| 80.85.90.95 | 172 | 132 | 560 | 5 | 43 | 20 | ||||||||||
| 100 | 212 | 167 | 630 | 5 | 48 | 20 | ||||||||||
| WGP7 | 14000 | 4500 | 32.35.38 | 82 | -- | 272 | 230 | 160 | 122 | 44 | 4 | 30 | 45 | -- | -- | |
| το 40.42.45.48 .50.55.56 | 112 | -- | 450 | 15 | -- | -- | ||||||||||
| το 60.63.65.70 .71.75 | 142 | 107 | 500 | 5 | 38 | 20 | ||||||||||
| 80.85.90.95 | 172 | 132 | 560 | 5 | 43 | 20 | ||||||||||
| 100,110 | 212 | 167 | 710 | 5 | 48 | 20 | ||||||||||
| WGP8 | 20000 | 4250 | 55.56 | 112 | -- | 290 | 245 | 176 | 500 | 136 | 44 | 5 | 30 | 29 | -- | -- |
| το 60.63.65.70 .71.75 | 142 | 107 | 560 | 5 | 38 | 34 | ||||||||||
| 80.85.90.96 | 172 | 132 | 630 | 5 | 43 | 20 | ||||||||||
| 100.110.120.125 | 212 | 167 | 710 | 5 | 48 | 38 | ||||||||||
| WGP9 | 25000 | 4000 | 65.70.71.75 | 142 | 107 | 315 | 265 | 190 | 500 | 140 | 58 | 5 | 30 | 5 | 38 | 28 |
| 80.85.90.95 | 172 | 132 | 630 | 5 | 43 | 28 | ||||||||||
| 100.110.120.125 | 212 | 167 | 710 | 5 | 48 | 28 | ||||||||||
| 130,140 | 252 | 202 | 800 | 5 | 53 | 28 | ||||||||||
| WGP10 | 40000 | 3550 | 75 | 142 | -- | 355 | 300 | 225 | 165 | 58 | 6 | 30 | 28 | -- | -- | |
| 80.85.90.95 | 172 | 132 | 630 | 5 | 43 | 38 | ||||||||||
| 100.110.120.125 | 212 | 167 | 710 | 5 | 48 | 28 | ||||||||||
| 130.140.150 | 252 | 202 | 800 | 5 | 53 | 28 | ||||||||||
| 160 | 302 | 242 | 5 | 63 | 28 | |||||||||||
| WGP11 | 56000 | 3000 | 85.90.95 | 172 | -- | 412 | 345 | 256 | 180 | 58 | 6 | 40 | 15 | -- | -- | |
| 100.110.120.125 | 212 | 167 | 710 | 8 | 51 | 32 | ||||||||||
| 130.140.150 | 252 | 202 | 800 | 8 | 56 | 32 | ||||||||||
| 160.170.180 | 302 | 242 | 900 | 8 | 56 | 32 | ||||||||||
| WGP12 | 80000 | 2800 | 120,125 | 212 | 167 | 440 | 375 | 288 | 210 | 58 | 7 | 40 | 8 | 51 | 45 | |
| 130.140.150 | 252 | 202 | 710 | 8 | 56 | 32 | ||||||||||
| 160.170.180 | 302 | 242 | 800 | 8 | 66 | 32 | ||||||||||
| 190,200 | 352 | 282 | 900 | 8 | 76 | 32 | ||||||||||
| WGP13 | 112000 | 2500 | 145,150 | 252 | 202 | 490 | 425 | 320 | 235 | 58 | 8 | 50 | 8 | 56 | 38 | |
| 160.170.180 | 302 | 242 | 800 | 8 | 66 | 32 | ||||||||||
| 190.200.220 | 352 | 282 | 900 | 8 | 76 | 32 | ||||||||||
| WGP14 | 160000 | 2300 | 160.170.180 | 302 | 242 | 545 | 462 | 362 | 265 | 65 | 9 | 50 | 10 | 68 | 32 | |
| 190.200.220 | 352 | 282 | 800 | 10 | 78 | 32 | ||||||||||
| 240.250.260 | 410 | 330 | 900 | 10 | -- | 10 | ||||||||||
Οι προδιαγραφές δίσκων φρένων
| Μονάδα μεγέθους δίσκων φρένων WGP: χιλ. | |||||||||
| Dia | Πάχος | Ύψος | D5 ανώτατος | Βάρος κλ | Αδράνεια kg.m ² | ||||
| D0 | Τ | Κ | S | Ⅰ | Ⅱ | Ⅰ | Ⅱ | Ⅰ | Ⅱ |
| 315 | 15 | 10 | 42 | 180 | 155 | 8.5 | 6.7 | 0,116 | 0,11 |
| 355 | 15 | 10 | 54 | 200 | 175 | 11.4 | 9.9 | 0,192 | 0,178 |
| 400 | 15 | 14 | 54 | 255 | 230 | 15.2 | 12.4 | 0,32 | 0,287 |
| 450 | 15 | 16 | 54 | 305 | 280 | 19.7 | 15.6 | 0,55 | 0,462 |
| 500 | 15 | 18 | 54 | 325 | 295 | 25 | 20 | 0,83 | 0,712 |
| 560 | 15 | 18 | 54 | 350 | 320 | 30.7 | 25.6 | 1.28 | 1,127 |
| 630 | 15 | 20 | 54 | 400 | 360 | 38.8 | 33 | 2.06 | 1,826 |
| 710 | 15 | 20 | 54 | 480 | 450 | 46.5 | 39.4 | 3.32 | 2,912 |
| 800 | 15 | 24 | 70 | 540 | 500 | 67.8 | 52.7 | 5.87 | 4.81 |
| 900 | 15 | 24 | 70 | 600 | 560 | 86.6 | 70.3 | 9.3 | 7,852 |
| 1000 | 15 | 30 | 80 | 620 | 560 | 128.8 | 115.1 | 17.4 | 15.65 |
Εάν ενδιαφέρεστε για το προϊόν, παρακαλώ χτυπήστε εδώ.
