Εύκαμπτη σύζευξη εργαλείων
>
|
| Τόπος καταγωγής | cangzhou、 Κίνα |
| Μάρκα | jude |
| Πιστοποίηση | CE、ISO |
| Αριθμό μοντέλου | M24 |

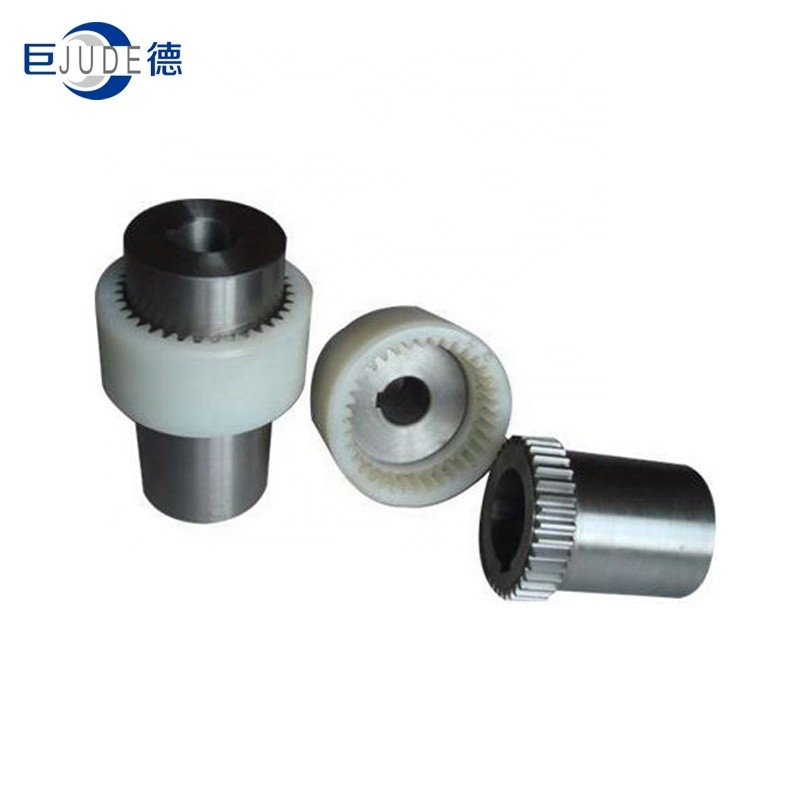

Το νάυλον μανίκι έκαμψε τη σύζευξη εργαλείων δοντιών:
1. Σύζευξη κυρτός-δοντιών διπλός-τμημάτων
2. Ευρέως χρησιμοποιημένος στους διάφορους μηχανικούς & υδραυλικούς τομείς
3. Νάυλον-χάλυβας που συνδυάζεται, συντήρηση-ελεύθερος
4. Αντισταθμίστε τα αξονικά, ακτινωτά και γωνιακά misalignments.
5. Κατάλληλη αξονική συνδέοντας συνέλευση
6. Το ολοκληρωμένο προϊόν άντεξε την ανοχή προσαρμόζεται στο ISO H7, keyway ανοχή πλάτους
προσαρμόζεται σε DIN6885/1 JS9.
7. Για τις διαστάσεις εγκαταστάσεων, παρακαλώ αναφερθείτε στον ακόλουθο πίνακα.
8. Θα μπορούσε να είναι εναλλακτικός για τη σύζευξη Type Μ. KTR Bowex.
| Μέγεθος | Εκτιμημένη ροπή TN Ν • μ | Ανώτατη ταχύτητα r/min | Κύριο μέγεθος | Άντεξε DIA δ | Μήκος Λ | Περιστροφική αδράνεια kg.m2 | Βάρος κλ | ||||||
| Δ | D1 | Β | S | ||||||||||
| Δακτυλογραφώ | ΙΙ τύπος | Δακτυλογραφώ | ΙΙ τύπος | ||||||||||
| TGL1 | M14 | 10 | 10000 | 40 | — | 25 | 38 | — | 4 | 6-14 | 16-27 | 0,264 | 0,2 |
| TGL2 | M19 | 16 | 9000 | 48 | — | 32 | 38 | — | 4 | 8-19 | 20-30 | 0,64 | 0,278 |
| TGL3 | M24 | 31.5 | 8500 | 56 | 58 | 36 | 42 | 52 | 4 | 10-24 | 22-38 | 1,541 | 0,533 |
| TGL4 | M28 | 45 | 8000 | 66 | 70 | 45 | 46 | 56 | 4 | 12-28 | 27-44 | 3.98 | 0,869 |
| TGL6 | M32 | 63 | 7500 | 75 | 85 | 50 | 48 | 58 | 4 | 14-32 | 27-60 | 8.8 | 1.52 |
| TGL6 | M38 | 80 | 6700 | 82 | 90 | 58 | 48 | 58 | 4 | 16-38 | 30-60 | 14.64 | 2.15 |
| TGL7 | M42 | 100 | 6000 | 92 | 100 | 65 | 50 | 60 | 4 | 20-42 | 38-84 | 27.24 | 3.14 |
| TGL8 | M48 | 140 | 5600 | 100 | 100 | 72 | 50 | 60 | 4 | 22-48 | 38-84 | 38.64 | 4.18 |
| TGL9 | M65 | 355 | 4000 | 140 | 140 | 96 | 72 | 85 | 4 | 25-70 | 44-107 | 165.5 | 8.51 |
| TGL10 | M80 | 710 | 3150 | 175 | 175 | 128 | 95 | 95 | 6 | 30-85 | 60-132 | 534.6 | 17.1 |
| TGL11 | M100 | 1250 | 3000 | 210 | 210 | 165 | 102 | 102 | 8 | 40-110 | 84-167 | 1660 | 34.56 |
| TGL12 | M125 | 2500 | 2120 | 270 | 270 | 192 | 135 | 135 | 10 | 50-125 | 84-167 | 4731 | 66.86 |
Ο εξοπλισμός μετάδοσης του Jude νομών Nanpi που κατασκευάζει τη Co., ΕΠΕ είναι επιχειρήσεις που ειδικεύτηκαν στη σύζευξη έρευνας και παραγωγής. Επίσης μπορούμε να αναπτύξουμε τα νέα προϊόντα και την μαζικός-παραγωγή. Με την πλούσια εμπειρία, την επαγγελματική ομάδα Ε&Α και το διάφορο εξοπλισμό στη σύζευξη, έχει τους ανώτερους όρους ικανοποίησε τις διαφορετικές απαιτήσεις σας.
Τα κύρια προϊόντα επιχείρησης είναι: όλα τα είδη συζεύξεων για τη βιομηχανία μηχανημάτων παντού η λέξη, όπως η ακτινωτή ελαστική σύζευξη, γομμάρισαν τη σύζευξη, την καθολική σύζευξη, τη σύζευξη εργαλείων τυμπάνων, την ελαστική σύζευξη μορφής λουλουδιών δαμάσκηνων, την άκαμπτη σύζευξη του Όλνταμ συζεύξεων, τις ελαστικές συζεύξεις καρφιτσών μανικιών συζεύξεων αλυσίδων κυλίνδρων, συζεύξεων διαφραγμάτων, στηλών συζεύξεων, την ελαστική καρφίτσα γόμφων, την ελαστική σύζευξη καρφιτσών γόμφων, τη σύζευξη άξονων αντλιών, κ.λπ….
Οι έννοιες της επιχείρησής μας είναι ζωντανές στην ποιότητα και αναπτύσσονται στην τιμή. Η σύζευξη έχει το πλεονέκτημα υψηλού - ποιότητα, χαμηλή τιμή, πλήρη πρότυπα προϊόντων. Η επιχείρησή μας θα είναι η καλύτερη επιλογή σας, και κοιτάζουμε προς τα εμπρός για να συνεργαστούμε με σας.
