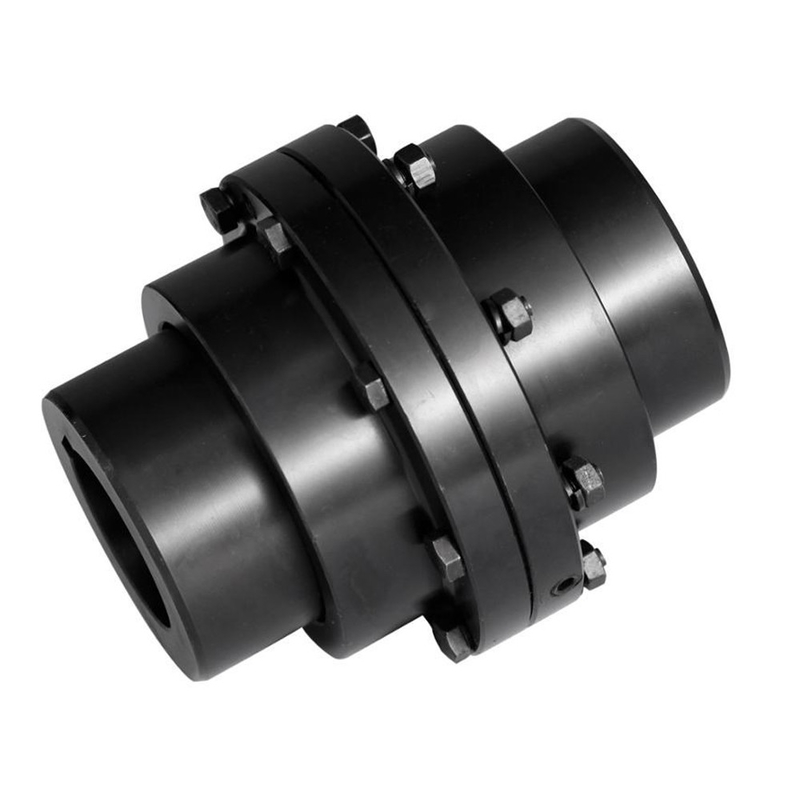

Εύκαμπτη σύζευξη εργαλείων
>
|
| Τόπος καταγωγής | Hebei, Κίνα |
| Μάρκα | JUDE |
| Πιστοποίηση | CE & ISO |
| Αριθμό μοντέλου | Τύπος GICLZ |
Χαρακτηριστικά γνωρίσματα και εφαρμογές συζεύξεων εργαλείων τυμπάνων τύπων GIICL: Έχει μια απόδοση αποζημιώσεων όφσετ άξονα μικρού ποσού, και δεν μπορεί να αποθηκεύσει και να μειώσει τη δόνηση. Το μικρό μέγεθος, η μεγάλη ροπή μετάδοσης θεωρητικά, η λίπανση ανάγκης και σφραγίζοντας, αλλά ο υψηλός θόρυβος και η υψηλή τιμή, αυτό χρησιμοποιούνται για να συνδέσουν δύο οριζόντιους ομοαξονικούς άξονες. Χρησιμοποιείται για να συνδέσει τα οριζόντια ομοαξονικά καλώδια υπό τους όρους αργόστροφων και βαριών φορτίων, όπως τα μεταλλουργικά μηχανήματα, τα βαριά μηχανήματα, κ.λπ. Δεν είναι κατάλληλο για τη μεγάλη ταχύτητα και τη μεγάλης ακρίβειας shafting μετάδοση, και δεν είναι κατάλληλο για συνθήκη εργασίας της συχνής έναρξης και της μεταβλητής μπροστινής και αντίστροφης περιστροφής.
Τύπος GICL - βασικός τύπος (ευρύς τύπος)
Τύπος GIICL - βασικός τύπος (στενός τύπος)
Τύπος GICLZ--ενδιάμεσος τύπος άξονων (ευρύς τύπος)
Τύπος GIICLZ - ενδιάμεσος τύπος άξονων (στενός τύπος)
GICL, τύπος GIICL, που χρησιμοποιείται για την άμεση σύνδεση του άξονα δύο τελειώνει
GICLZ, τύπος GILZ, που χρησιμοποιείται για τη μεγάλης απόστασης σύνδεση δύο άξονων
Τύπος GCLD -- τύπος επέκτασης άξονων μηχανών, που χρησιμοποιείται για τη σύνδεση επέκτασης άξονων μηχανών
| Μέγεθος | Ροπή TN KN.m | Ταχύτητα (ν) r/min | Άντεξε d1, d2 | Μήκος Λ | Δ | D1 | D2 | D3 | Β | Α | Γ | Βάρος κλ |
| GICLZ1 | 0,63 | 4000 | 25-50 | 62-112 | 125 | 95 | 60 | 80 | 57 | 37 | 2.5 | 5.4 |
| GICLZ2 | 1.12 | 4000 | 30-60 | 82-142 | 144 | 120 | 75 | 95 | 67 | 44 | 2.5 | 10 |
| GICLZ3 | 2.24 | 4000 | 30-70 | 82-142 | 174 | 140 | 95 | 115 | 77 | 53 | 3 | 17 |
| GICLZ4 | 3.55 | 3600 | 40-75 | 112-142 | 196 | 165 | 115 | 130 | 89 | 62 | 3 | 23 |
| GICLZ5 | 5 | 3300 | 40-90 | 112-172 | 224 | 183 | 130 | 150 | 99 | 71 | 3 | 37 |
| GICLZ6 | 7.1 | 3000 | 60-95 | 142-172 | 241 | 200 | 145 | 170 | 109 | 80 | 4 | 47 |
| GICLZ7 | 10 | 2680 | 60-120 | 142-212 | 260 | 230 | 160 | 195 | 122 | 90 | 4 | 70 |
| GICLZ8 | 14 | 2500 | 65-120 | 142-212 | 282 | 245 | 175 | 210 | 132 | 96 | 5 | 82 |
| GICLZ9 | 18 | 2350 | 80-140 | 172-252 | 314 | 270 | 200 | 225 | 142 | 104 | 5 | 100 |
| GICLZ10 | 31.5 | 2150 | 80-160 | 172-302 | 346 | 300 | 220 | 250 | 165 | 124 | 5 | 150 |
| GICLZ11 | 40 | 1880 | 100-180 | 212-302 | 380 | 330 | 260 | 285 | 180 | 133 | 6 | 210 |
| GICLZ12 | 56 | 1680 | 120-200 | 212-352 | 442 | 380 | 290 | 325 | 208 | 156 | 6 | 290 |
| GICLZ13 | 80 | 1530 | 140-220 | 252-352 | 482 | 420 | 320 | 360 | 238 | 182 | 7 | 410 |
| GICLZ14 | 112 | 1300 | 160-250 | 302-410 | 520 | 465 | 360 | 410 | 266 | 207 | 8 | 590 |
| GICLZ15 | 160 | 1180 | 190-280 | 352-470 | 580 | 510 | 400 | 450 | 278 | 214 | 10 | 780 |
| GICLZ16 | 250 | 1000 | 200-320 | 352-470 | 680 | 595 | 465 | 500 | 320 | 250 | 10 | 1100 |
| GICLZ17 | 280 | 980 | 200-320 | 352-470 | 720 | 645 | 495 | 530 | 336 | 256 | 10 | 1210 |
| GICLZ18 | 355 | 900 | 240-340 | 410-550 | 775 | 675 | 520 | 540 | 351 | 262 | 10 | 1480 |
| GICLZ19 | 450 | 830 | 260-360 | 410-550 | 815 | 715 | 560 | 580 | 372 | 280 | 10 | 1610 |
| GICLZ20 | 500 | 790 | 280-380 | 470-550 | 855 | 755 | 585 | 600 | 393 | 297 | 13 | 2040 |
| GICLZ21 | 630 | 750 | 300-400 | 470-650 | 915 | 795 | 620 | 640 | 404 | 305 | 13 | 2400 |
| GICLZ22 | 710 | 720 | 340-420 | 550-650 | 960 | 840 | 665 | 680 | 415 | 316 | 13 | 2460 |
| GICLZ23 | 800 | 680 | 360-450 | 550-650 | 1010 | 890 | 710 | 720 | 435 | 333 | 13 | 3340 |
Εφαρμογή των ΣΥΖΕΎΞΕΩΝ ΕΡΓΑΛΕΊΩΝ ΤΥΜΠΆΝΩΝ GICLZ
1. Οι ΣΥΖΕΎΞΕΙΣ ΕΡΓΑΛΕΊΩΝ ΤΥΜΠΆΝΩΝ GICLZ ισχύουν στην περίπτωση όπου το τέλος των δύο άξονων είναι μακριά το ένα μακρυά από το άλλο
2.Printing μεγάλης κλίμακας μηχανικός εξοπλισμός μηχανημάτων/μηχανημάτων συσκευασίας/μηχανημάτων ξυλουργικής κ.λπ.
|
Υλικό |
45#/40Cr/42CrMo |
|
Χρώμα |
Οποιοιδήποτε χρωματίζουν διαθέσιμο |
|
Συσκευασία |
Περίπτωση κοντραπλακέ |
Ο εξοπλισμός μετάδοσης του Jude νομών Nanpi που κατασκευάζει τη Co., ΕΠΕ είναι επιχειρήσεις που ειδικεύτηκαν στη σύζευξη έρευνας και παραγωγής. Επίσης μπορούμε να αναπτύξουμε τα νέα προϊόντα και την μαζικός-παραγωγή. Με την πλούσια εμπειρία, την επαγγελματική ομάδα Ε&Α και το διάφορο εξοπλισμό στη σύζευξη, έχει τους ανώτερους όρους ικανοποίησε τις διαφορετικές απαιτήσεις σας.
Τα κύρια προϊόντα επιχείρησης είναι: όλα τα είδη συζεύξεων για τη βιομηχανία μηχανημάτων παντού η λέξη, όπως η ακτινωτή ελαστική σύζευξη, γομμάρισαν τη σύζευξη, την καθολική σύζευξη, τη σύζευξη εργαλείων τυμπάνων, την ελαστική σύζευξη μορφής λουλουδιών δαμάσκηνων, την άκαμπτη σύζευξη του Όλνταμ συζεύξεων, τις ελαστικές συζεύξεις καρφιτσών μανικιών συζεύξεων αλυσίδων κυλίνδρων, συζεύξεων διαφραγμάτων, στηλών συζεύξεων, την ελαστική καρφίτσα γόμφων, την ελαστική σύζευξη καρφιτσών γόμφων, τη σύζευξη άξονων αντλιών, κ.λπ….
Οι έννοιες της επιχείρησής μας είναι ζωντανές στην ποιότητα και αναπτύσσονται στην τιμή. Η σύζευξη έχει το πλεονέκτημα υψηλού - ποιότητα, χαμηλή τιμή, πλήρη πρότυπα προϊόντων. Η επιχείρησή μας θα είναι η καλύτερη επιλογή σας, και κοιτάζουμε προς τα εμπρός για να συνεργαστούμε με σας.
