Εύκαμπτη σύζευξη εργαλείων
>
|
| Τόπος καταγωγής | Hebei, Κίνα |
| Μάρκα | JUDE |
| Αριθμό μοντέλου | GICL |

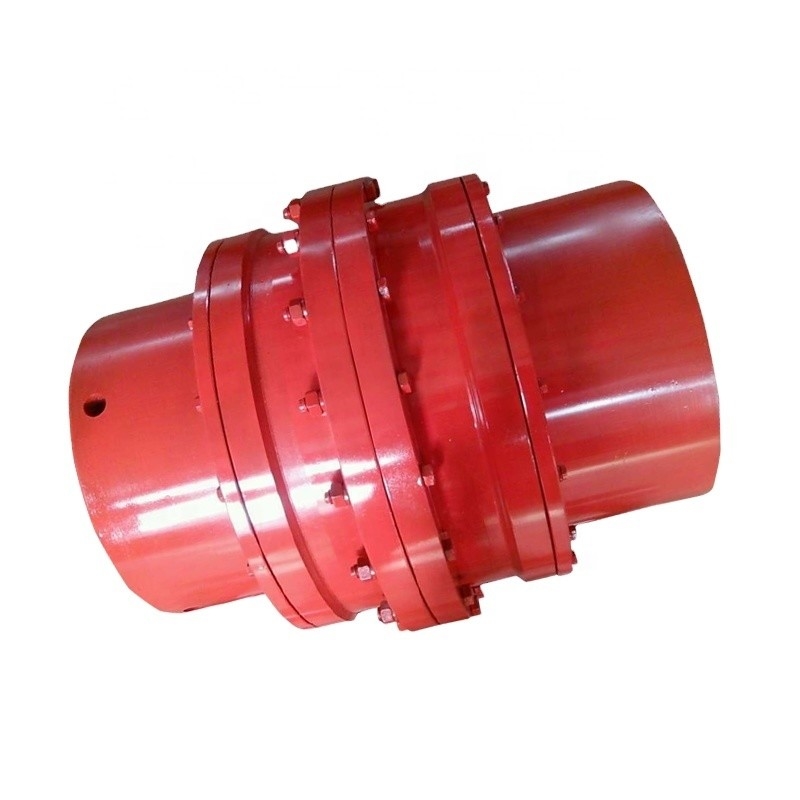

Ο σύνδεσμος γραναζιού τυμπάνου GICL αποτελείται από έναν μισό σύνδεσμο με τον ίδιο αριθμό δοντιών, έναν εσωτερικό δακτύλιο και μια εξωτερική φλάντζα. Τα εξωτερικά δόντια είναι ίσια δόντια και δύο είδη δοντιών τυμπάνου.Το δόντι είναι η εξωτερική σφαίρα του δοντιού.
(1) Το GIICL επιτρέπει μεγαλύτερη γωνιακή μετατόπιση (σε σχέση με την ευθεία σύζευξη δοντιών), η οποία μπορεί να βελτιώσει τις συνθήκες επαφής με τα δόντια, να βελτιώσει την ικανότητα ροπής μετάδοσης και να παρατείνει τη διάρκεια ζωής.Η κατάσταση επαφής της γωνιακής μετατόπισης κατά μήκος της κατεύθυνσης του πλάτους του δοντιού.
(2) ικανότητα αντιστάθμισης ακτινικής, αξονικής και γωνιακής απόκλισης και αξονικής απόκλισης με συμπαγή δομή, μικρή ακτίνα στροφής, μεγάλη φέρουσα ικανότητα, υψηλή απόδοση μετάδοσης, χαμηλό θόρυβο και μακρύ κύκλο συντήρησης.
(3) ισχύει για συνθήκες χαμηλής ταχύτητας και υψηλού φορτίου, όπως οι βιομηχανίες μεταλλουργίας, εξόρυξης, ανύψωσης και μεταφορών, καθώς και στον κινητήριο άξονα, γενικά μηχανήματα και άλλα μηχανήματα της πετροχημικής βιομηχανίας.
GICL1-GICL14
|
GICL15-GICL30
| Μέγεθος | Ροπή Tn KN.m | Ταχύτητα (n)r/min | Διάτρηση d1,d2 | Μήκος Λ | ρε | Δ1 | Δ2 | σι | ΕΝΑ | ντο | μι | Βάρος κιλά | ||
| Υ | J1 | Ζ | ||||||||||||
| GICL1 | 0,8 | 7100 | 16-38 | 44-82 | 125 | 95 | 60 | 115 | 75 | 2.5 | 15 | 22 | 30 | 6 |
| GICL2 | 1.4 | 6300 | 25-48 | 60-112 | 145 | 120 | 75 | 135 | 88 | 2.5 | 13.5 | 28 | 30 | 10 |
| GICL3 | 2.8 | 5900 | 30-60 | 84-142 | 170 | 140 | 95 | 155 | 106 | 3 | 17 | 28 | 30 | 18 |
| GICL4 | 5 | 5400 | 32-70 | 84-142 | 195 | 165 | 115 | 178 | 124 | 3 | 17 | 35 | 30 | 25 |
| GICL5 | 8 | 5000 | 40-80 | 84-142 | 225 | 183 | 130 | 198 | 142 | 3 | 20 | 35 | 30 | 38 |
| GICL6 | 11.2 | 4800 | 48-90 | 107-172 | 240 | 200 | 145 | 218 | 160 | 4 | 20 | 43 | 30 | 49 |
| GICL7 | 15 | 4500 | 60-100 | 107-172 | 260 | 230 | 160 | 244 | 180 | 4 | 22 | 43 | 30 | 70 |
| GICL8 | 21.2 | 4000 | 65-110 | 132-212 | 280 | 245 | 175 | 264 | 193 | 5 | 22 | 48 | 30 | 84 |
| GICL9 | 26.5 | 3500 | 70-125 | 132-212 | 315 | 270 | 200 | 284 | 208 | 5 | 22 | 49 | 30 | 110 |
| GICL10 | 42,5 | 3200 | 80-140 | 167-252 | 345 | 300 | 220 | 330 | 249 | 5 | 29 | 54 | 30 | 160 |
| GICL11 | 60 | 3000 | 100-160 | 167-252 | 380 | 330 | 260 | 360 | 267 | 6 | 29 | 54 | 40 | 220 |
| GICL12 | 80 | 2600 | 120-180 | 202-302 | 440 | 380 | 290 | 416 | 313 | 6 | 29 | 68 | 40 | 310 |
| GICL13 | 112 | 2300 | 140-200 | 242-352 | 480 | 420 | 320 | 476 | 364 | 7 | 32 | 70 | 40 | 420 |
| GICL14 | 160 | 2100 | 160-220 | 242-352 | 520 | 465 | 360 | 532 | 415 | 8 | 32 | 70 | 40 | 600 |
| GICL15 | 224 | 1900 | 190-250 | 282-410 | 580 | 510 | 400 | 556 | 429 | 10 | 34 | 80 | 40 | 790 |
| GICL16 | 355 | 1600 | 200-280 | 282-410 | 680 | 595 | 465 | 640 | 501 | 10 | 38 | 80 | 50 | 1140 |
| GICL17 | 400 | 1500 | 220-300 | 330-470 | 720 | 645 | 495 | 672 | 512 | 10 | 39 | - | 50 | 1310 |
| GICL18 | 500 | 1400 | 240-320 | 330-470 | 775 | 675 | 520 | 702 | 524 | 10 | 41 | - | 50 | 1630 |
| GICL19 | 630 | 1300 | 260-340 | 380-550 | 815 | 715 | 560 | 744 | 560 | 10 | 41 | - | 50 | 1780 |
| GICL20 | 710 | 1200 | 280-360 | 380-550 | 855 | 755 | 585 | 786 | 595 | 13 | 44 | - | 50 | 2270 |
| GICL21 | 900 | 1100 | 300-380 | 380-550 | 915 | 795 | 620 | 808 | 611 | 13 | 44 | - | 50 | 2600 |
| GICL22 | 950 | 950 | 340-400 | 450-650 | 960 | 840 | 665 | 830 | 632 | 13 | 44 | - | 60 | 3040 |
| GICL23 | 1120 | 900 | 360-420 | 450-650 | 1010 | 890 | 710 | 870 | 666 | 13 | 48 | - | 60 | 3670 |
