| Τόπος καταγωγής | Hebei, Κίνα |
| Μάρκα | Jude |

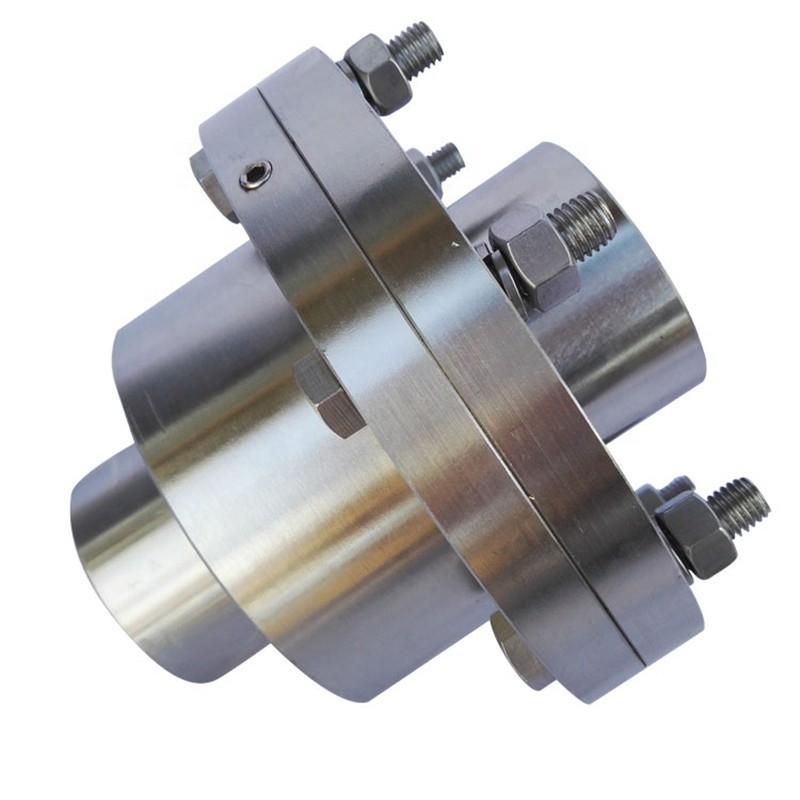

οΆκαμπτος οδοντωτός σύνδεσμος GICLZ Drum Gearείναι κατάλληλο για τον άξονα μετάδοσης δύο οριζόντιων αξόνων σύνδεσης κινητήρα και μηχανής.Ο σύνδεσμος γραναζιών τυμπάνου GICLZ έχει μια ορισμένη γωνιακή αντιστάθμιση, η θερμοκρασία περιβάλλοντος εργασίας είναι -20~+80 μοίρες, η ονομαστική ροπή μεταφοράς είναι 800-3500000N.m, ο συνδυασμός οπών άξονα έχει: Y/J1, J1/J1 και Y/ Ο σύνδεσμος γραναζιών τυμπάνου τύπου Y, και G 1 CLZ είναι κατάλληλος για τα δύο άκρα των δύο άκρων αξόνων που είναι πολύ μακριά το ένα από το άλλο.
GICLZ1-GICLZ14
GICLZ15-GICLZ30
| Μέγεθος | Ροπή Tn KN.m | Ταχύτητα (n) r/min | Διάτρηση d1,d2 | Μήκος Λ | ρε | Δ1 | Δ2 | D3 | σι | ΕΝΑ | ντο | Βάρος κιλά |
| GICLZ1 | 0,63 | 4000 | 25-50 | 62-112 | 125 | 95 | 60 | 80 | 57 | 37 | 2.5 | 5.4 |
| GICLZ2 | 1.12 | 4000 | 30-60 | 82-142 | 144 | 120 | 75 | 95 | 67 | 44 | 2.5 | 10 |
| GICLZ3 | 2.24 | 4000 | 30-70 | 82-142 | 174 | 140 | 95 | 115 | 77 | 53 | 3 | 17 |
| GICLZ4 | 3,55 | 3600 | 40-75 | 112-142 | 196 | 165 | 115 | 130 | 89 | 62 | 3 | 23 |
| GICLZ5 | 5 | 3300 | 40-90 | 112-172 | 224 | 183 | 130 | 150 | 99 | 71 | 3 | 37 |
| GICLZ6 | 7.1 | 3000 | 60-95 | 142-172 | 241 | 200 | 145 | 170 | 109 | 80 | 4 | 47 |
| GICLZ7 | 10 | 2680 | 60-120 | 142-212 | 260 | 230 | 160 | 195 | 122 | 90 | 4 | 70 |
| GICLZ8 | 14 | 2500 | 65-120 | 142-212 | 282 | 245 | 175 | 210 | 132 | 96 | 5 | 82 |
| GICLZ9 | 18 | 2350 | 80-140 | 172-252 | 314 | 270 | 200 | 225 | 142 | 104 | 5 | 100 |
| GICLZ10 | 31.5 | 2150 | 80-160 | 172-302 | 346 | 300 | 220 | 250 | 165 | 124 | 5 | 150 |
| GICLZ11 | 40 | 1880 | 100-180 | 212-302 | 380 | 330 | 260 | 285 | 180 | 133 | 6 | 210 |
| GICLZ12 | 56 | 1680 | 120-200 | 212-352 | 442 | 380 | 290 | 325 | 208 | 156 | 6 | 290 |
| GICLZ13 | 80 | 1530 | 140-220 | 252-352 | 482 | 420 | 320 | 360 | 238 | 182 | 7 | 410 |
| GICLZ14 | 112 | 1300 | 160-250 | 302-410 | 520 | 465 | 360 | 410 | 266 | 207 | 8 | 590 |
| GICLZ15 | 160 | 1180 | 190-280 | 352-470 | 580 | 510 | 400 | 450 | 278 | 214 | 10 | 780 |
| GICLZ16 | 250 | 1000 | 200-320 | 352-470 | 680 | 595 | 465 | 500 | 320 | 250 | 10 | 1100 |
| GICLZ17 | 280 | 980 | 200-320 | 352-470 | 720 | 645 | 495 | 530 | 336 | 256 | 10 | 1210 |
| GICLZ18 | 355 | 900 | 240-340 | 410-550 | 775 | 675 | 520 | 540 | 351 | 262 | 10 | 1480 |
| GICLZ19 | 450 | 830 | 260-360 | 410-550 | 815 | 715 | 560 | 580 | 372 | 280 | 10 | 1610 |
| GICLZ20 | 500 | 790 | 280-380 | 470-550 | 855 | 755 | 585 | 600 | 393 | 297 | 13 | 2040 |
| GICLZ21 | 630 | 750 | 300-400 | 470-650 | 915 | 795 | 620 | 640 | 404 | 305 | 13 | 2400 |
| GICLZ22 | 710 | 720 | 340-420 | 550-650 | 960 | 840 | 665 | 680 | 415 | 316 | 13 | 2460 |
| GICLZ23 | 800 | 680 | 360-450 | 550-650 | 1010 | 890 | 710 | 720 | 435 | 333 | 13 | 3340 |
κομητεία Nanpi Jude Co., LTD.είναι μια επιχείρηση που ειδικεύεται στην έρευνα και τη σύζευξη παραγωγής.Επίσης μπορούμε να αναπτύξουμε νέα προϊόντα και μαζική παραγωγή.Με πλούσια εμπειρία, επαγγελματική ομάδα Ε&Α και ποικίλο εξοπλισμό στη ζεύξη, έχει ανώτερες συνθήκες για να ικανοποιήσει τις διαφορετικές απαιτήσεις σας.
Τα κύρια προϊόντα της εταιρείας είναι: όλα τα είδη συνδέσμων για τη βιομηχανία μηχανημάτων σε όλη τη λέξη, όπως ακτινική ελαστική σύζευξη, ζεύξη ελαστικού, σύνδεσμος γενικής χρήσης, ζεύξη τύμπανου, ελαστικός σύνδεσμος λουλουδιών δαμάσκηνου, άκαμπτος σύνδεσμος oldham, σύνδεσμος αλυσίδας κυλίνδρων, σύνδεσμος διαφράγματος , σύνδεσμοι ελαστικών πείρων χιτωνίου στήλης ζεύξης, ελαστικός πείρος πείρου, ελαστικός σύνδεσμος πείρου πείρου, σύνδεσμος άξονα αντλίας κ.λπ.
Οι ιδέες της εταιρείας μας είναι ζωντανές στην ποιότητα και αναπτύσσονται επί τιμή.Ο σύνδεσμος έχει το πλεονέκτημα της υψηλής ποιότητας, χαμηλής τιμής, ολοκληρωμένων μοντέλων προϊόντων. Η εταιρεία μας θα είναι η καλύτερη επιλογή σας και ανυπομονούμε να συνεργαστούμε μαζί σας.
