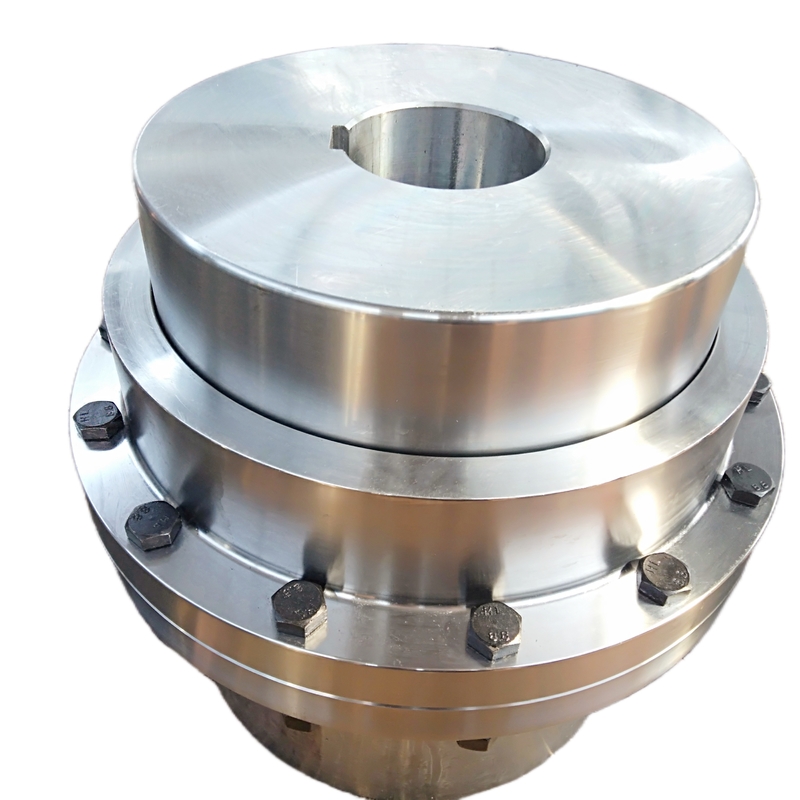

Εύκαμπτη σύζευξη εργαλείων
>
|
|
| Τόπος καταγωγής | cangzhou、 Κίνα |
| Μάρκα | jude |
| Πιστοποίηση | CE、ISO |
| Αριθμό μοντέλου | GIICL |
Οι συζεύξεις εργαλείων σχεδιάζονται για να διαβιβάσουν τη ροπή μεταξύ δύο άξονων που δεν είναι collinear. Αποτελούνται χαρακτηριστικά από δύο εύκαμπτα ένωση-ένας που καθορίζεται άξονας-που κάθε συνδέονται με έναν άξονα, ή τον τρίτο άξονα. Η σύζευξη εργαλείων συνδέει τη μηχανή κίνησης με το κιβώτιο ταχυτήτων στους μηχανισμούς ανελκυστήρων, αλλά μπορεί επίσης να συνδέσει το κιβώτιο ταχυτήτων άμεσα με τα μικρότερα τύμπανα σχοινιών καλωδίων χρησιμοποιώντας ένα βαλμένο φλάντζα μισό.
Από την άποψη του σχεδίου τους, οι συζεύξεις εργαλείων διαβιβάζουν τη ροπή μέσω των πλημνών με τα στεμμένα δόντια εργαλείων που είναι στο μόνιμο πλέγμα με τα ευθέα δόντια εργαλείων ενός μανίκι-σχεδίου που παρέχει την υψηλότερη μετάδοση ροπής για το μικρότερο μέγεθος. Τρέχουν επίσης σε υψηλές ταχύτητες, προσαρμόζονται στο σχέδιο αμπαρώματος AGMA και αντισταθμίζουν τη γωνιακή, ακτινωτή και αξονική μη ευθυγράμμιση άξονων.
| Μέγεθος | Ροπή TN NM | Ταχύτητα [ν] r/min | Άντεξε | Μήκος | Δ | Χ | Α | Γ | Περιστροφική αδράνεια kg.m2 | Λιπαντικό έλαιο μιλ. | Βάρος κλ |
| Υ, J1 | |||||||||||
| dl, d2 | Λ | ||||||||||
| GIICL1 | 355 | 4000 | 14-35 | 38-82 | 103 | 2.0 | 36 | 8 | 0.0035- 0,00375 | 51 | 3.1 |
| GIICL2 | 630 | 4000 | 16-45 | 38-112 | 115 | 2.0 | 42 | 8 | 0.00550- 0,00675 | 70 | 3.5 |
| GIICL3 | 1000 | 4000 | 22-56 | 38-112 | 127 | 2.0 | 44 | 8 | 0.010- 0,0113 | 68 | 7.0 |
| GIICL4 | 1600 | 4000 | 38-65 | 60-142 | 149 | 2.0 | 49 | 8 | 0.02-0.0245 | 87 | 12.2 |
| GIICL5 | 2800 | 4000 | 40-75 | 84-142 | 167 | 2.5 | 55 | 10 | 0.0378- 0,0433 | 125 | 18.0 |
| GIICL6 | 4500 | 4000 | 45-90 | 84-172 | 187 | 2.5 | 56 | 10 | 0.0663- 0,0843 | 148 | 26.5 |
| GIICL7 | 6300 | 3750 | 50-105 | 84-212 | 204 | 3.5 | 60 | 10 | 0.103-0.151 | 175 | 39.2 |
| GIICL8 | 9000 | 3300 | 55-115 | 84-212 | 230 | 3.0 | 67 | 12 | 0.167-0.241 | 268 | 49.7 |
| GIICL9 | 14000 | 3000 | 60-135 | 107-252 | 256 | 3.0 | 69 | 12 | 0.316-0.470 | 310 | 79.6 |
| GIICL10 | 20000 | 2650 | 65-150 | 107-252 | 287 | 3.5 | 78 | 14 | 0.511-0.745 | 472 | 101 |
| GIICL11 | 31500 | 2350 | 70-175 | 107-302 | 325 | 3.5 | 81 | 14 | 1.096-1.588 | 550 | 161 |
| GIICL12 | 45000 | 2100 | 75-200 | 107-352 | 362 | 4.0 | 89 | 16 | 1.623-3.055 | 695 | 213 |
| GIICL13 | 63000 | 1850 | 150-225 | 202-352 | 412 | 4.5 | 98 | 18 | 3.925-4.918 | 1019 | 315 |
| GIICL14 | 100000 | 1650 | 170-250 | 242-410 | 462 | 5.5 | 172 | 22 | 8.025-9.725 | 3900 | 476 |
| GIICL15 | 160000 | 1500 | 190-285 | 282-470 | 512 | 5.5 | 182 | 22 | 14.300- 17.45 | 3700 | 696 |
| GIICL16 | 224000 | 1300 | 220-320 | 282-470 | 580 | 7.0 | 209 | 28 | 23.925-29.1 | 4500 | 913 |
| GIICL17 | 315000 | 1200 | 250-365 | 330-550 | 644 | 7.0 | 198 | 28 | 43.095- 53,725 | 4900 | 1322 |
| GIICL18 | 450000 | 1050 | 280-400 | 380-650 | 726 | 8.0 | 222 | 28 | 78.525- 99,500 | 7000 | 1948 |
| GIICL19 | 630000 | 950 | 300-470 | 380-650 | 818 | 8.0 | 232 | 32 | 136.750- 175.5 | 8900 | 3026 |
Διπλή δέσμευση μανικιών τύπων G20 βαλμένη φλάντζα πρότυπα
Για τα μεγέθη 1010G μέχρι το 1055 Γ,
| Μέγεθος① | Εκτίμηση ροπής (ib-μέσα)④ | Επιτρέψτε την περιστροφή/λεπτό ταχύτητας⑤ | Ανώτατος άντεξε⑥ | Το λ. άντεξε⑦ | Το CpIgWtWith κανένα άντεξε (λίβρα) | Βάρος λιπαντικού ελαίου (λίβρα) | Α | Β | Γ | Δ | Φ | Χ | J | Μ | GAP | |
| Ομάδα των Δέκα | G20 | |||||||||||||||
| 1010G | 10.080 | 8.000 | 1,875 | 0,50 | 9 | 10 | 0,09 | 4.56 | 3.50 | 1.69 | 2.70 | 3.30 | 0,55 | 1.53 | 2.00 | 0,125 |
| 1015G | 20.790 | 6.500 | 2,375 | 0,75 | 17 | 20 | 0,16 | 6.00 | 4.00 | 1.94 | 3.40 | 4.14 | 0,75 | 1.88 | 2.40 | 0,125 |
| 1020G | 37.800 | 5.600 | 2,875 | 1.00 | 30 | 35 | 0,25 | 7.00 | 5.00 | 2.44 | 4.14 | 4.98 | 0,75 | 2.34 | 3.00 | 0,125 |
| 1025G | 66.150 | 5.000 | 3,625 | 1.25 | 55 | 65 | 0,50 | 8.38 | 6.25 | 3.03 | 5.14 | 6.10 | 0,86 | 2.82 | 3.60 | 0,188 |
| 1030G | 107.100 | 4.400 | 4,125 | 1.50 | 85 | 95 | 0,80 | 9.44 | 7.37 | 3.59 | 6.00 | 7.10 | 0,86 | 3.30 | 4.20 | 0,188 |
| 1035G | 163.800 | 3.900 | 4,875 | 2.00 | 135 | 150 | 1.20 | 11.00 | 8.63 | 4.19 | 7.00 | 8.32 | 1.12 | 3.84 | 5.10 | 0,250 |
| 1040G | 270.900 | 3.600 | 5,750 | 2.50 | 195 | 215 | 2.00 | 12.50 | 9.75 | 4.75 | 8.25 | 9.66 | 1.12 | 4.38 | 5.70 | 0,250 |
| 1045G | 371.700 | 3.200 | 6.750 | 3.00 | 280 | 300 | 2.30 | 13.62 | 10.93 | 5.31 | 9.25 | 1.079 | 1.12 | 4.84 | 6.50 | 0,312 |
| 1050G | 500.900 | 2.900 | 7,375 | 3.50 | 390 | 420 | 3.90 | 15.31 | 12.37 | 6.03 | 10.00 | 12.04 | 1.50 | 5.54 | 7.20 | 0,312 |
| 1055G | 655.200 | 2.650 | 8,250 | 4.00 | 525 | 550 | 4.90 | 16.75 | 13.56 | 6.62 | 11.00 | 13.16 | 1.50 | 6.22 | 8.00 | 0,312 |
| 1060G | 800,100 | 2,450 | 9,125 | 4.50 | 675 | 7.00 | 18.00 | 15.13 | 7.41 | 12.00 | 14.41 | ΤΟΥΑΛΕΤΑ | 6.66 | 9.00 | 0,312 | |
Ο εξοπλισμός μετάδοσης του Jude νομών Nanpi που κατασκευάζει τη Co., ΕΠΕ είναι επιχειρήσεις που ειδικεύτηκαν στη σύζευξη έρευνας και παραγωγής. Επίσης μπορούμε να αναπτύξουμε τα νέα προϊόντα και την μαζικός-παραγωγή. Με την πλούσια εμπειρία, την επαγγελματική ομάδα Ε&Α και το διάφορο εξοπλισμό στη σύζευξη, έχει τους ανώτερους όρους ικανοποίησε τις διαφορετικές απαιτήσεις σας.
Τα κύρια προϊόντα επιχείρησης είναι: όλα τα είδη συζεύξεων για τη βιομηχανία μηχανημάτων παντού η λέξη, όπως η ακτινωτή ελαστική σύζευξη, γομμάρισαν τη σύζευξη, την καθολική σύζευξη, τη σύζευξη εργαλείων τυμπάνων, την ελαστική σύζευξη μορφής λουλουδιών δαμάσκηνων, την άκαμπτη σύζευξη του Όλνταμ συζεύξεων, τις ελαστικές συζεύξεις καρφιτσών μανικιών συζεύξεων αλυσίδων κυλίνδρων, συζεύξεων διαφραγμάτων, στηλών συζεύξεων, την ελαστική καρφίτσα γόμφων, την ελαστική σύζευξη καρφιτσών γόμφων, τη σύζευξη άξονων αντλιών, κ.λπ….
Οι έννοιες της επιχείρησής μας είναι ζωντανές στην ποιότητα και αναπτύσσονται στην τιμή. Η σύζευξη έχει το πλεονέκτημα υψηλού - ποιότητα, χαμηλή τιμή, πλήρη πρότυπα προϊόντων. Η επιχείρησή μας θα είναι η καλύτερη επιλογή σας, και κοιτάζουμε προς τα εμπρός για να συνεργαστούμε με σας.
