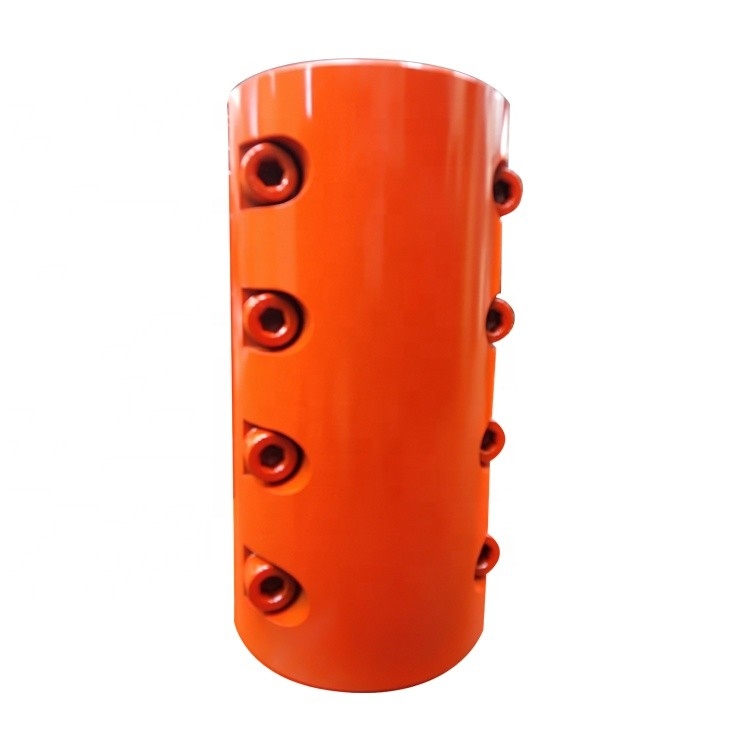

Σφιγκτηρών διασπασμένη σύζευξη άξονων χάλυβα άκαμπτη για το βιομηχανικό εξοπλισμό
  • Σφιγκτηρών διασπασμένη σύζευξη άξονων χάλυβα άκαμπτη για το βιομηχανικό εξοπλισμό
  • Σφιγκτηρών διασπασμένη σύζευξη άξονων χάλυβα άκαμπτη για το βιομηχανικό εξοπλισμό
Σφιγκτηρών διασπασμένη σύζευξη άξονων χάλυβα άκαμπτη για το βιομηχανικό εξοπλισμό

Σφιγκτηρών διασπασμένη σύζευξη άξονων χάλυβα άκαμπτη για το βιομηχανικό εξοπλισμό

Τόπος καταγωγής cangzhou、 Κίνα
Μάρκα jude
Πιστοποίηση CE、ISO
Λεπτομέρειες προϊόντων
Εφαρμόσιμες βιομηχανίες:
Εγκαταστάσεις κατασκευής, καταστήματα επισκευής μηχανημάτων, οικοδομές, ενέργεια & να εξαγάγει
Εύκαμπτος ή άκαμπτος:
Άκαμπτος
Τυποποιημένος ή μεταβλητός:
Πρότυπα
Υλικό:
Χάλυβας
Όνομα προϊόντων:
JQ διασπασμένη σύζευξη άξονων σφιγκτηρών άκαμπτη
Τρύπα άξονων:
25-170
Διαστάσεις:
200-710 (χιλ.)
Άντεξε τη διάμετρο:
170 (χιλ.)
Ροπή ποσοστού:
125-16000
Επιτρεπόμενη ταχύτητα:
3800-1000 (r/m)
θερμική επεξεργασία:
Θερμική επεξεργασία απόσβεσης υψηλής συχνότητας
Επεξεργασία επιφάνειας:
Ανθρακοποίηση, μαύρισμα, ηλεκτρολυτική επιμετάλλωση, απόσβεση.
Χαρακτηριστικό γνώρισμα:
Απλά
Εφαρμογή:
Βιομηχανικός εξοπλισμός
Λιμένας:
Tianjin
Υψηλό φως:

Διασπασμένη σύζευξη άξονων σφιγκτηρών

,

Διασπασμένη σύζευξη άξονων χάλυβα

,

Διασπασμένη άκαμπτη σύζευξη σφιγκτηρών

Περιγραφή προϊόντων

JQ διασπασμένη σύζευξη άξονων σφιγκτηρών άκαμπτη



Περιγραφή προϊόντων

Η σύζευξη σφιγκτηρών ανοξείδωτου είναι μια συνήθως χρησιμοποιημένη σύζευξη ανοξείδωτου. Χρησιμοποιείται για τη σύνδεση δύο άξονων ανακατώματος όταν ο άξονας ανακατώματος του αντιδραστήρα είναι πάρα πολύ μακρύς και κατασκευάζεται σε δύο τμήματα. Εάν ο άξονας παραγωγής του κάθετου μειωτή συνδέεται με τον άξονα ανακατώματος του αντιδραστήρα, χρησιμοποιήστε τη σύζευξη σφιγκτηρών πρέπει να υποβληθεί κατά το διαταγή, ώστε να χρησιμοποιηθούν οι μεταβλητές απαιτήσεις για το μέγεθος του άξονα παραγωγής.



Όταν η σύζευξη σφιγκτηρών ανοξείδωτου συγκεντρώνεται και αποσυντίθεται, ο άξονας δεν πρέπει να κινηθεί αξονικώς, έτσι είναι πολύ κατάλληλο να συγκεντρώσει και να αποσυνθέσει. Το μειονέκτημα της σύζευξης σφιγκτηρών είναι ότι η ακρίβεια ευθυγράμμισης άξονα των δύο άξονων είναι χαμηλή, η δομή και η μορφή είναι σχετικά σύνθετες, και η ακρίβεια κατασκευής και ισορροπίας είναι σχετικά υψηλή. Χαμηλός, μόνο κατάλληλος για τις περιπτώσεις με το αργόστροφο και σταθερό φορτίο. Συνήθως, η γραμμική ταχύτητα της εξωτερικής άκρης είναι όχι περισσότερο από 5m/s. Όταν η γραμμική ταχύτητα υπερβαίνει 5m/s, ένας έλεγχος ισορροπίας απαιτείται.


1. Προκειμένου να ισορροπηθεί ο όρος, τα μπουλόνια πρέπει να εγκατασταθούν στις θετικές και αντίστροφες φάσεις. Collet οι συζεύξεις δεν έχουν τις αξονικές, ακτινωτές και γωνιακές ιδιότητες αποζημιώσεων.
2. Τα χαρακτηριστικά της σύζευξης σφιγκτηρών ανοξείδωτου είναι παρόμοια με εκείνους της σύζευξης κοχυλιών, η δομή είναι απλή, η συνέλευση και η αποσύνθεση είναι κατάλληλες, και είναι κατάλληλη για τις περιπτώσεις με αργόστροφο (η _circumferential ταχύτητα είναι 5M/S), κανέναν αντίκτυπο, και το σταθερό φορτίο δόνησης. Για τη σύζευξη των κάθετων άξονων όπως οι ταραχοποιοί.
3. Η σύζευξη σφιγκτηρών χρησιμοποιεί δύο αξονικώς διαιρεμένα κοχύλια, τα οποία στερεώνονται με τα μπουλόνια για να πραγματοποιήσουν τη σύνδεση των δύο άξονων. Η ροπή διαβιβάζεται από την τριβή μεταξύ των επιφανειών των δύο μισών συζεύξεων, και το επίπεδο κλειδί χρησιμοποιείται ως βοηθός. ενώστε.



Σφιγκτηρών διασπασμένη σύζευξη άξονων χάλυβα άκαμπτη για το βιομηχανικό εξοπλισμό 0

Μέγεθος Διάμετρος της τρύπας Mmax Δ Λ L1 L2 L0 ν-d0 d1 d2 Α1 b1 l1 l2 Ρ φ β τ Βάρος (κλ)
(H8/j7) (H11/h11) (H11) (H11)
Jq-25 25 90 95 110 20 45 58 4-12 32 20 5 4 35 60 0,2 0,4 8 28.3 4.47
Jq-30 30 90 102 130 20 55 64 4-14 38 25 5 4 45 70 0,2 0,4 8 33.3 4.47
Jq-35 35 236 118 162 20 71 80 4-14 43 30 5 4 55 85 0,4 0,6 10 38.3 7.6
Jq-40 40 236 118 162 20 71 80 4-14 48 35 5 6 55 85 0,4 0,6 12 43.3 7.6
Jq-45 45 530 135 190 24 83 94 4-14 57 37 6 5 70 100 0,4 0,6 14 48.8 10.85
Jq-50 50 530 135 190 24 83 94 4-14 62 42 6 5 70 100 0,4 0,6 14 53.8 10.85
Jq-55 55 530 135 190 24 83 94 4-14 67 47 6 5 70 100 0,6 1 16 59.3 10.85
Jq-60 60 1400 172 250 30 110 124 6-18 73 50 8 6 100 130 0,6 1 18 64.4 25.06
Jq-65 65 1400 172 250 30 110 124 6-18 78 55 8 6 100 130 0,6 1 18 69.4 25.06
Jq-70 70 1400 172 250 30 110 124 6-18 83 60 8 6 100 130 0,6 1 20 74.9 25.06
Jq-80 80 2650 185 280 38 131 138 6-18 94 7 10 8 110 145 0,6 1 22 85.4 30.16
Jq-85 85 2650 185 280 38 121 138 6-18 99 75 10 8 110 145 0,6 1 22 90.4 30.16
Jq-90 90 5200 230 330 38 146 164 6-23 105 80 10 8 140 170 0,6 1 25 95.4 56.38
Jq-95 95 5200 230 330 38 146 164 6-23 110 85 10 8 140 170 0,6 1 25 100.4 56.38
Jq-100 100 5200 230 330 38 146 164 6-23 115 90 10 8 140 170 0,6 1 28 106.4 56.38
Jq-105 105 5200 230 330 38 146 164 6-23 120 95 10 8 140 170 0,6 1 28 111.4 56.38
Jq-110 110 9000 260 390 46 172 190 6-23 125 100 12 10 160 200 0,6 1 28 116.4 90
Jq-115 115 9000 260 390 46 172 190 6-23 130 105 12 10 160 200 0,6 1 32 122.4 90
Jq-120 120 9000 260 390 46 172 190 6-23 135 110 12 10 160 200 0,6 1 32 127.4 90
Jq-125 125 15000 280 440 54 193 210 8-23 140 115 14 12 180 225 0,6 1 32 132.4 125
Jq-130 130 15000 280 440 54 193 210 8-23 146 118 14 12 180 225 0,6 1 32 137.4 125
Jq-140 140 15000 300 440 54 193 230 8-23 158 128 14 12 180 225 0,6 1 36 148.4 125
Jq-150 150 28000 340 500 64 218 260 8-33 170 134 16 14 200 255 0,6 1 36 158.4 215
Jq-160 160 28000 340 500 64 218 260 8-33 180 144 16 14 200 255 0,6 1 40 169.4 215
Jq-180 180 31000 380 560 72 244 300 8-33 200 162 18 16 240 285 1 1.5 45 190.4 350
Jq-200 200 33750 420 640 80 280 340 8-33 220 182 20 18 270 325 1 1.5 45 210.4 516
Εικόνες προϊόντων

Σφιγκτηρών διασπασμένη σύζευξη άξονων χάλυβα άκαμπτη για το βιομηχανικό εξοπλισμό 1Σφιγκτηρών διασπασμένη σύζευξη άξονων χάλυβα άκαμπτη για το βιομηχανικό εξοπλισμό 2Σφιγκτηρών διασπασμένη σύζευξη άξονων χάλυβα άκαμπτη για το βιομηχανικό εξοπλισμό 3Σφιγκτηρών διασπασμένη σύζευξη άξονων χάλυβα άκαμπτη για το βιομηχανικό εξοπλισμό 4Σφιγκτηρών διασπασμένη σύζευξη άξονων χάλυβα άκαμπτη για το βιομηχανικό εξοπλισμό 5Σφιγκτηρών διασπασμένη σύζευξη άξονων χάλυβα άκαμπτη για το βιομηχανικό εξοπλισμό 6Σφιγκτηρών διασπασμένη σύζευξη άξονων χάλυβα άκαμπτη για το βιομηχανικό εξοπλισμό 7

Συσκευασία & ναυτιλία

Σφιγκτηρών διασπασμένη σύζευξη άξονων χάλυβα άκαμπτη για το βιομηχανικό εξοπλισμό 8

Περίπου εμείς

Σφιγκτηρών διασπασμένη σύζευξη άξονων χάλυβα άκαμπτη για το βιομηχανικό εξοπλισμό 9

Ο εξοπλισμός μετάδοσης του Jude νομών Nanpi που κατασκευάζει τη Co., ΕΠΕ είναι επιχειρήσεις που ειδικεύτηκαν στη σύζευξη έρευνας και παραγωγής. Επίσης μπορούμε να αναπτύξουμε τα νέα προϊόντα και την μαζικός-παραγωγή. Με την πλούσια εμπειρία, την επαγγελματική ομάδα Ε&Α και το διάφορο εξοπλισμό στη σύζευξη, έχει τους ανώτερους όρους ικανοποίησε τις διαφορετικές απαιτήσεις σας.

Τα κύρια προϊόντα επιχείρησης είναι: όλα τα είδη συζεύξεων για τη βιομηχανία μηχανημάτων παντού η λέξη, όπως η ακτινωτή ελαστική σύζευξη, γομμάρισαν τη σύζευξη, την καθολική σύζευξη, τη σύζευξη εργαλείων τυμπάνων, την ελαστική σύζευξη μορφής λουλουδιών δαμάσκηνων, την άκαμπτη σύζευξη του Όλνταμ συζεύξεων, τις ελαστικές συζεύξεις καρφιτσών μανικιών συζεύξεων αλυσίδων κυλίνδρων, συζεύξεων διαφραγμάτων, στηλών συζεύξεων, την ελαστική καρφίτσα γόμφων, την ελαστική σύζευξη καρφιτσών γόμφων, τη σύζευξη άξονων αντλιών, κ.λπ….

Οι έννοιες της επιχείρησής μας είναι ζωντανές στην ποιότητα και αναπτύσσονται στην τιμή. Η σύζευξη έχει το πλεονέκτημα υψηλού - ποιότητα, χαμηλή τιμή, πλήρη πρότυπα προϊόντων. Η επιχείρησή μας θα είναι η καλύτερη επιλογή σας, και κοιτάζουμε προς τα εμπρός για να συνεργαστούμε με σας.

Σφιγκτηρών διασπασμένη σύζευξη άξονων χάλυβα άκαμπτη για το βιομηχανικό εξοπλισμό 10

FAQ

Q1: Ανταλλάσσετε την επιχείρηση ή τον κατασκευαστή;

Α: Είμαστε εργοστάσιο.





Q2: Παρέχετε τα δείγματα; είναι ελεύθερο ή πρόσθετο;

Α: : Ναι, θα μπορούσαμε να προσφέρουμε το δείγμα αλλά όχι δωρεάν. Πραγματικά έχουμε μια πολύ καλή αρχή τιμών, όταν κάνετε το μαζικό κόστος διαταγής έπειτα του δείγματος θα είστε επιστροφή σε σας.



Q3: Πόσο καιρό είναι η παράδοσή σας χρόνος;

Α: Γενικά είναι 10-15 ημέρες εάν τα αγαθά είναι στο απόθεμα. ή είναι 7-25 ημέρες εάν τα αγαθά δεν είναι στο απόθεμα, είναι σύμφωνα με την ποσότητα.



Q4: Πόσο καιρό είναι η εξουσιοδότησή σας;

Α: Η εξουσιοδότησή μας είναι 12 μήνας.



Q5: Έχετε τις διαδικασίες επιθεώρησης για τη σύζευξη;

Α: 100% αυτοεπιθεώρηση πριν από τη συσκευασία



Q6. Ποια είναι η πληρωμή σας;

Α: 1) 100% T/T. 2) 30% εκ των προτέρων, άλλοι πριν από την αποστολή. 3) L/C Q7: Μπορώ να έχω μια επίσκεψη στο εργοστάσιό σας πριν από τη διαταγή; Α: Βέβαιος, ευπρόσδεκτος να επισκεφτεί το εργοστάσιό μας.
