Μυτερή σύζευξη πλέγματος
>
|
| Τόπος καταγωγής | cangzhou、 Κίνα |
| Μάρκα | jude |
| Πιστοποίηση | CE、ISO |
| Αριθμό μοντέλου | JSB |

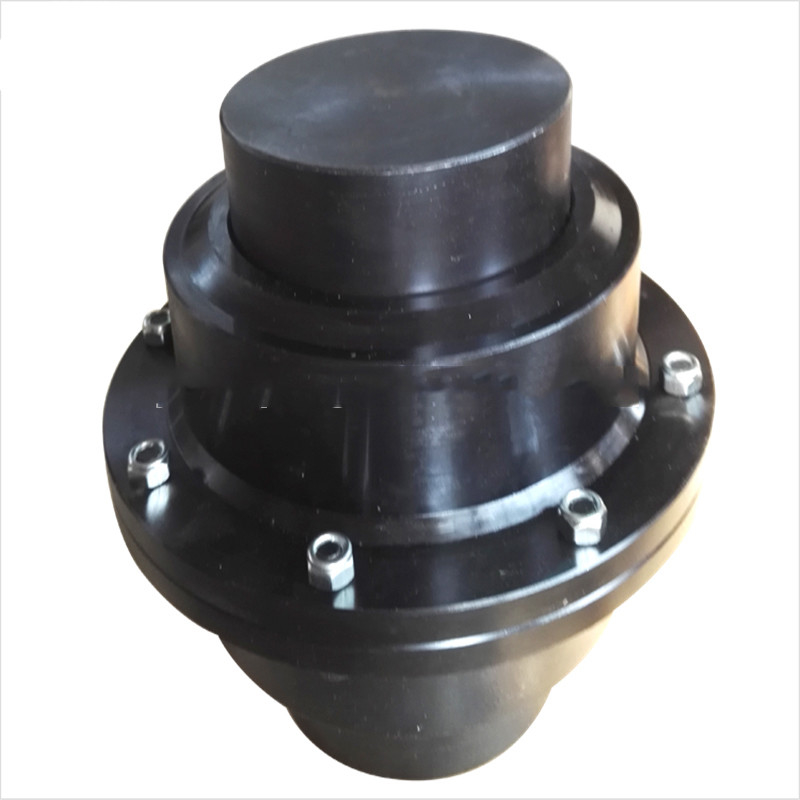

Να τοποθετήσει τύπων συζεύξεων JSB εύκαμπτων μετάλλων ανοίξεων φιδιών συζεύξεων πλέγματος χάλυβα JSB 45# μυτερή αξονική σύζευξη
Η σύζευξη πλέγματος ανοίξεων φιδιών JSB καλείται «σύζευξη JB/T». Αντίθετα από τις ελικοειδείς συζεύξεις JS, εγκαθίσταται στην οριζόντια κατεύθυνση και οι συζεύξεις άνοιξη φιδιών τύπων JSB εγκαθίστανται κάθετα.
Η σύζευξη πλέγματος ανοίξεων φιδιών JSB είναι κατάλληλη για τις συνθήκες εργασίας όπως η θερμοκρασία, υγρασία, νερό, ατμός, σκόνη, άμμος, πετρέλαιο, όξινο, αλκαλικό, διαβρωτικό μέσο, άλμη, ακτινοβολία και ούτω καθεξής. Για την ποιότητα εργασίας της υψηλής θερμοκρασίας, χαμηλής θερμοκρασίας, του πετρελαίου, του όξινου και αλκαλικού μέσου, δεν είναι κατάλληλο για την εύκαμπτη σύζευξη με το γενικό λάστιχο ως ελαστικό υλικό στοιχείων. Η εύκαμπτη σύζευξη εύκαμπτων μετάλλων, όπως η σύζευξη συζεύξεων διαφραγμάτων και άνοιξη φιδιών, πρέπει να επιλεχτεί.
Η σύζευξη πλέγματος ανοίξεων φιδιών JSB εφαρμόζεται κυρίως στο θραυστήρα, την ασταθή εναλλασσόμενη κίνηση, το μειωτή ταχύτητας, τη μεταλλουργία, τη μεταλλεία, το γερανό και άλλο εξοπλισμό, τον άξονα κίνησης που συνδέουν δύο ομοαξονικά, τη υψηλή δύναμη, με ένα ορισμένο όφσετ και αντισταθμίζει τη σχετική ελάττωση και η αποθηκεύοντας απόδοση, η θερμοκρασία εργασίας είναι -30 βαθμοί ~+150 βαθμοί, ονομαστική μετάδοση 45~800000N.m ροπής.
|
| Μέγεθος | Ροπή TN KN.m | Ταχύτητα (ν) r/min | Άντεξε το δ | Μήκος Λ | Συνολικό μήκος L0 | L2 | L3 | Δ | τ | Βάρος κλ | Έγχυση κλ πετρελαίου | Επιτρεπόμενη μετατόπιση | ||
| Ακτινωτό Υ | Αξονικό Χ | Γωνιακό α | ||||||||||||
| JSB1 | 0,045 | 6000 | 18-28 | 47 | 97 | 48 | 24 | 112 | 3 | 2 | 0,027 | 0,15 | ±0.3 | 0,076 |
| JSB2 | 0,14 | 6000 | 22-35 | 47 | 97 | 48 | 25 | 122 | 3 | 2.6 | 0,048 | 0,15 | ±0.3 | 0,076 |
| JSB3 | 0,224 | 6000 | 25-42 | 50 | 103 | 51 | 26 | 130 | 3 | 3.4 | 0,054 | 0,15 | ±0.3 | 0,076 |
| JSB4 | 0,4 | 6000 | 32-50 | 60 | 123 | 61 | 31 | 149 | 3 | 5.5 | 0,068 | 0,2 | ±0.3 | 0,1 |
| JSB5 | 0,63 | 6000 | 40-56 | 63 | 129 | 64 | 32 | 163 | 3 | 7.3 | 0,086 | 0,2 | ±0.3 | 0,127 |
| JSB6 | 0,9 | 5500 | 48-65 | 76 | 155 | 67 | 34 | 174 | 3 | 10 | 0,113 | 0,2 | ±0.3 | 0,127 |
| JSB7 | 1.8 | 4750 | 55-80 | 89 | 181 | 89 | 44 | 200 | 3 | 18 | 0,172 | 0,2 | ±0.3 | 0,15 |
| JSB8 | 3.15 | 4000 | 65-95 | 98 | 199 | 96 | 47 | 233 | 3 | 26 | 0,254 | 0,2 | ±0.3 | 0,18 |
| JSB9 | 5.6 | 3250 | 75-110 | 120 | 245 | 121 | 60 | 268 | 6 | 42 | 0,427 | 0,25 | ±0.5 | 0,2 |
| JSB10 | 8 | 3000 | 80-120 | 127 | 259 | 124 | 63 | 287 | 6 | 55 | 0,508 | 0,25 | ±0.5 | 0,23 |
| JSB11 | 12.5 | 2700 | 90-140 | 149 | 304 | 143 | 74 | 320 | 6 | 82 | 0,735 | 0,28 | ±0.5 | 0,25 |
| JSB12 | 18 | 2400 | 110-170 | 162 | 330 | 146 | 75 | 379 | 6 | 123 | 0,908 | 0,28 | ±0.5 | 0,3 |
| JSB13 | 25 | 2200 | 120-200 | 184 | 374 | 156 | 78 | 411 | 6 | 180 | 1,135 | 0,28 | ±0.5 | 0,33 |
| JSB14 | 35.5 | 2000 | 140-200 | 183 | 372 | 204 | 107 | 476 | 6 | 230 | 1,952 | 0,3 | ±0.5 | 0,4 |
| JSB15 | 50 | 1750 | 160-240 | 216 | 438 | 216 | 115 | 533 | 6 | 322 | 2,815 | 0,3 | ±0.5 | 0,45 |
| JSB16 | 63 | 1600 | 180-260 | 216 | 438 | 226 | 120 | 584 | 6 | 449 | 3,496 | 0,3 | ±0.5 | 0,5 |
