Ένωση του Μπους καρφιτσών
>
|
| Τόπος καταγωγής | cangzhou、 Κίνα |
| Μάρκα | jude |
| Πιστοποίηση | CE、ISO |
| Αριθμό μοντέλου | HL |

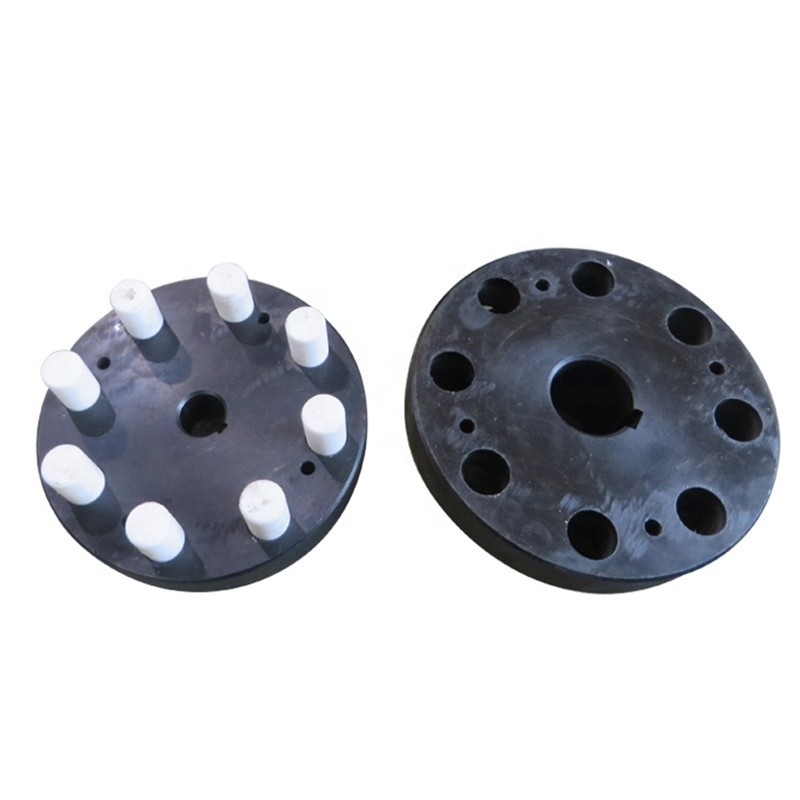

Εισάγετε HL/LX την εύκαμπτη σύζευξη καρφιτσών
Η εύκαμπτη σύζευξη καρφιτσών HL/LX έχει μια μεγαλύτερη δομή, μια απλή, λογική, κατάλληλη συντήρηση, συμμετρικές και ανταλλάξιμες δύο πλευρές, μακρά ζωή, και επιτρέπει τη μεγαλύτερη αξονική μετακίνηση. Έχει τη μείωση, την ελάττωση, την αντοχή και άλλες ιδιότητες. Ο τύπος τρύπας άξονων των HL δακτυλογραφεί τις ελαστικές συζεύξεις καρφιτσών είναι κωνικός (Ζ) και κοντός κύλινδρος κυλινδρικού (ω), (ι).
Η εύκαμπτη σύζευξη καρφιτσών HL/LX γίνεται επίσης στις νάυλον συζεύξεις καρφιτσών στηλών. Το κύριο σώμα αποτελείται από το χυτοχάλυβα 45# από τη ρίψη ακρίβειας. Η τρύπα και keyway άξονων καταρτίζονται, και η ελαστική καρφίτσα αποτελείται από το νάυλον. Υπάρχει αποζημίωση ιχνών για τα δύο όφσετ άξονα, τα ελαστικά μέρη κόβονται στην εργασία, και η αξιοπιστία εργασίας είναι αδύνατη. Είναι κατάλληλοι για τους αργόστροφους μέσους άξονες κίνησης ταχύτητας, και δεν είναι κατάλληλοι για τις συνθήκες εργασίας με την υψηλή αξιοπιστία.
| Πρότυπο | TN (N.m) | [ν] r/min | δ 1 δ 2$ος ζ | Δ | S | Kg.m 2 | Κλ | |||||
| Υ | Ζ, J 1, Ζ | |||||||||||
| Λ | Λ 1 | Λ | ||||||||||
| Χάλυβας | Σίδηρος | Χάλυβας | Σίδηρος | |||||||||
| HL1 | 160 | 7100 | 12 14 | 12 14 | 32 | 27 | 32 | 90 | 2.5 | 0,0064 | 2 | |
| 16 18 | 16 18 | 42 | 30 | 42 | ||||||||
| 19 | 19 | |||||||||||
| 20 22 | 20 22 | 52 | 38 | 52 | ||||||||
| 24 | ||||||||||||
| HL2 | 315 | 5600 | 20 22 | 20 22 | 52 | 38 | 52 | 120 | 2.5 | 0,253 | 5 | |
| 24 | 24 | |||||||||||
| 25 28 | 25 28 | 62 | 44 | 62 | ||||||||
| 30 32 | 30 32 | 82 | 60 | 82 | ||||||||
| 35 | ||||||||||||
| HL3 | 630 | 5000 | 30 32 | 30 32 | 82 | 60 | 82 | 160 | 2.5 | 0,6 | 8 | |
| 35 38 | 35 38 | |||||||||||
| 40 42 | 40 42 | 112 | 84 | 112 | ||||||||
| 45 48 | ||||||||||||
| HL4 | 1250 | 4000 | 2800 | 40 42 | 40 42 | 112 | 84 | 112 | 195 | 3 | 3.4 | 22 |
| 45 48 | 45 48 | |||||||||||
| 50 55 | 50 55 | |||||||||||
| 56 | 56 | |||||||||||
| 60 63 | 142 | 107 | 142 | |||||||||
| HL5 | 2000 | 3550 | 2500 | 50 55 | 50 55 | 112 | 84 | 112 | 220 | 3 | 5.4 | 30 |
| 56 | 56 | |||||||||||
| 60 63 | 60 63 | 142 | 107 | 142 | ||||||||
| 65 67 | 65 67 | |||||||||||
| 71 75 | ||||||||||||
| HL6 | 3150 | 2800 | 2100 | 60 63 | 60 63 | 142 | 107 | 142 | 280 | 4 | 15.6 | 53 |
| 65 70 | 65 70 | |||||||||||
| 71 75 | 71 75 | |||||||||||
| 80 | 80 | |||||||||||
| 85 | 172 | 132 | 172 | |||||||||
| HL7 | 6300 | 2240 | 1700 | 70 71 | 70 71 | 142 | 107 | 142 | 320 | 4 | 41.1 | 98 |
| 75 | 75 | |||||||||||
| 80 85 | 80 85 | 172 | 132 | 172 | ||||||||
| 90 95 | 90 95 | |||||||||||
| 100 110 | 100 | 212 | 167 | 212 | ||||||||
| HL8 | 10000 | 2120 | 1600 | 80 85 | 80 85 | 172 | 132 | 172 | 360 | 5 | 56.5 | 119 |
| 90 95 | 90 95 | |||||||||||
| 100 110 | 100 110 | 212 | 167 | 212 | ||||||||
| 120 125 | ||||||||||||
| HL9 | 16000 | 1800 | 1250 | 100 110 | 100 110 | 212 | 167 | 212 | 410 | 5 | 133.3 | 197 |
| 120 125 | 120 125 | |||||||||||
| 130 140 | 130 | 252 | 202 | 252 | ||||||||
| HL10 | 25000 | 1560 | 1120 | 110 120 | 110 120 | 212 | 167 | 212 | 480 | 6 | 273.2 | 322 |
| 125 | 125 | |||||||||||
| 130 140 | 130 140 | 252 | 202 | 252 | ||||||||
| 150 | 150 | |||||||||||
| 160 170 | 160 | 302 | 242 | 302 | ||||||||
| 180 | ||||||||||||
| HL11 | 31500 | 1320 | 1000 | 130 140 | 130 140 | 252 | 202 | 252 | 540 | 6 | 555.7 | 520 |
| 150 | 150 | |||||||||||
| 160 170 | 160 170 | 302 | 242 | 302 | ||||||||
| 180 | 180 | |||||||||||
| 190 200 | 190 | 352 | 282 | 352 | ||||||||
| 220 | ||||||||||||
| HL12 | 63000 | 1250 | 950 | 160 170 | 160 170 | 302 | 242 | 302 | 630 | 7 | 902 | 714 |
| 180 | 180 | |||||||||||
| 190 200 | 190 200 | 352 | 282 | 352 | ||||||||
| 220 | 220 | |||||||||||
| 240 250 | 410 | 330 | - | |||||||||
| 260 | ||||||||||||
| HL13 | 100000 | 1120 | 850 | 190 200 | 190 200 | 352 | 282 | 352 | 710 | 8 | 1700 | 1057 |
| 220 | 220 | |||||||||||
| 240 250 | 240 250 | 410 | 330 | - | ||||||||
| 260 | 260 | |||||||||||
| 280 300 | 470 | 380 | - | |||||||||
| HL14 | 160000 | 850 | 630 | 240 250 | 240 250 | 410 | 330 | - | 800 | 8 | 4318 | 1956 |
|
Ο εξοπλισμός μετάδοσης του Jude νομών Nanpi που κατασκευάζει τη Co., ΕΠΕ είναι επιχειρήσεις που ειδικεύτηκαν στη σύζευξη έρευνας και παραγωγής. Επίσης μπορούμε να αναπτύξουμε τα νέα προϊόντα και την μαζικός-παραγωγή. Με την πλούσια εμπειρία, την επαγγελματική ομάδα Ε&Α και το διάφορο εξοπλισμό στη σύζευξη, έχει τους ανώτερους όρους ικανοποίησε τις διαφορετικές απαιτήσεις σας.
Τα κύρια προϊόντα επιχείρησης είναι: όλα τα είδη συζεύξεων για τη βιομηχανία μηχανημάτων παντού η λέξη, όπως η ακτινωτή ελαστική σύζευξη, γομμάρισαν τη σύζευξη, την καθολική σύζευξη, τη σύζευξη εργαλείων τυμπάνων, την ελαστική σύζευξη μορφής λουλουδιών δαμάσκηνων, την άκαμπτη σύζευξη του Όλνταμ συζεύξεων, τις ελαστικές συζεύξεις καρφιτσών μανικιών συζεύξεων αλυσίδων κυλίνδρων, συζεύξεων διαφραγμάτων, στηλών συζεύξεων, την ελαστική καρφίτσα γόμφων, την ελαστική σύζευξη καρφιτσών γόμφων, τη σύζευξη άξονων αντλιών, κ.λπ….
Οι έννοιες της επιχείρησής μας είναι ζωντανές στην ποιότητα και αναπτύσσονται στην τιμή. Η σύζευξη έχει το πλεονέκτημα υψηλού - ποιότητα, χαμηλή τιμή, πλήρη πρότυπα προϊόντων. Η επιχείρησή μας θα είναι η καλύτερη επιλογή σας, και κοιτάζουμε προς τα εμπρός για να συνεργαστούμε με σας.
