Ένωση του Μπους καρφιτσών
>
|
| Τόπος καταγωγής | cangzhou、 Κίνα |
| Μάρκα | jude |
| Πιστοποίηση | CE、ISO |
| Αριθμό μοντέλου | FCL |
Η λειτουργία μιας εύκαμπτης σύζευξης είναι να διαβιβαστεί η ροπή από έναν άξονα σε άλλος και είναι ιδιαίτερα σύνολο χρήσης σε περίπτωση που όπου η περιορισμένη μη ευθυγράμμιση μπορεί να εμφανιστεί και επίσης να απορροφήσει τα φορτία κλονισμού.

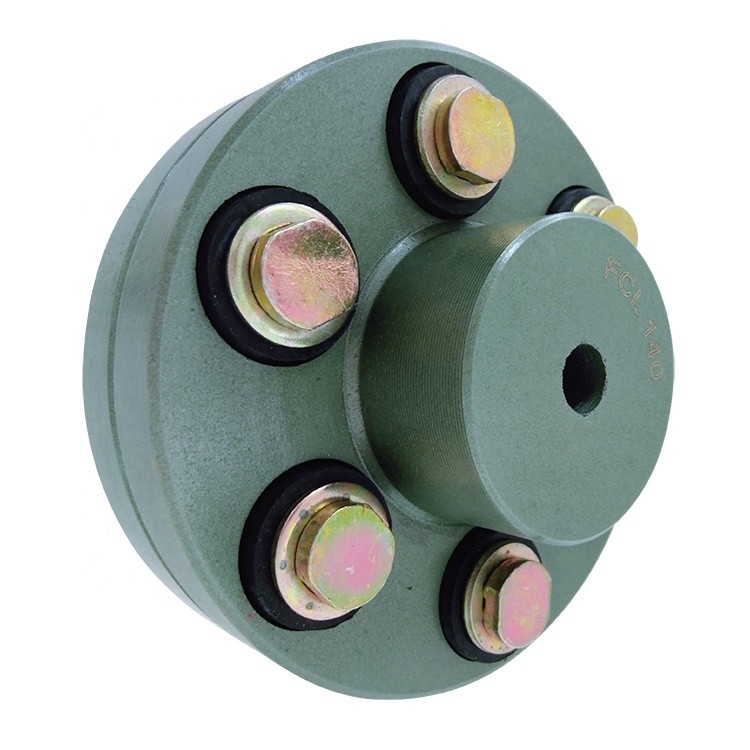

Η εύκαμπτη σύζευξη τύπων FCL Μπους του μειωμένου τύπου κίνησης. Διαβιβάζει τη ροπή μέσω των υψηλών εκτατών μπουλονιών χάλυβα στη μηχανή που εισάγεται shat. Οι υψηλής ανάπτυξης λαστιχένιες ενώσεις είναι θάμνοι για να απορροφήσουν τα φορτία. Torsional δονήσεις και μικρά misalignments.
Απλή και συμπαγής στην κατασκευή η σύζευξη είναι σε θέση τις υψηλές ροπές με τις μέγιστες ταχύτητες. Οι φλάντζες δεν κατασκευάζονται με το χυτοσίδηρο, αυτός ο τύπος κίνησης αδειών συζεύξεων σε καθεμία κατεύθυνση και απαιτούν ούτε τη λίπανση ούτε τη ρύθμιση μετά από τη συναρμολόγηση. Η εύκαμπτη επιχείρηση παραμένει απρόσβλητο νερό, σκόνη και ατμοσφαιρικές συνθήκες. Οι μηχανές που πρόκειται να συνδεθούν από τις εύκαμπτες συζεύξεις πρέπει πρώτα να ευθυγραμμιστούν με όλη την πιθανή ακρίβεια. Η ικανότητα της σύζευξης θα εξετάσει έπειτα τα misalignments που εμφανίζονται λόγω των παραλλαγών θερμοκρασίας ή της βαριάς φόρτωσης άξονων. Η ρύθμιση των θεμελίων μηχανών της συμπεριφοράς της ένδυσης θα αναγκάσει επίσης την πρόσθετη φόρτωση για να επιβληθεί στη σύζευξη. Οποιοιδήποτε ή όλοι αυτοί οι όροι μπορούν να εμφανιστούν μόλις συνδεθούν οι μηχανές. Οι φλάντζες είναι βαριεστημένες για να ταιριάξουν τις απαιτήσεις και είναι στη βρετανική τυποποιημένη προδιαγραφή, εκτός εάν ορίζεται διαφορετικά. Μπορούν επίσης να παρασχεθούν το απαριθμημένο ελάχιστο άντεξαν να επιτρέψουν την κατεργασία στην περιοχή.
| Τύπος | Ανώτατη ροπή | Ανώτατη ταχύτητα | Δ | D1 | d1 | Λ | Γ | NM | Βάρος |
| N.m | r/min | κλ | |||||||
| FCL90 | 4 | 4000 | 90 | 35.5 | 11 | 28 | 3 | 4-M8×50 | 1.7 |
| FCL100 | 10 | 4000 | 100 | 40 | 11 | 35.5 | 3 | 4-M10×56 | 2.3 |
| FCL112 | 16 | 4000 | 112 | 45 | 13 | 40 | 3 | 4-M10×56 | 2.8 |
| FCL125 | 25 | 4000 | 125 | 50 | 13 | 45 | 3 | 4-M12×64 | 4 |
| FCL140 | 50 | 4000 | 140 | 63 | 13 | 50 | 3 | 6-M12×64 | 5.4 |
| FCL160 | 110 | 4000 | 160 | 80 | 15 | 56 | 3 | 8-M12×64 | 8 |
| FCL180 | 157 | 3500 | 180 | 90 | 15 | 63 | 3 | 8-M12×64 | 10.5 |
| FCL200 | 245 | 3200 | 200 | 100 | 21 | 71 | 4 | 8-M20×85 | 16.2 |
| FCL224 | 392 | 2850 | 224 | 112 | 21 | 80 | 4 | 8-M20×85 | 21.3 |
| FCL220 | 618 | 2550 | 250 | 125 | 25 | 90 | 4 | 8-M24×110 | 31.6 |
| FCL280 | 980 | 2300 | 280 | 140 | 34 | 100 | 4 | 8-M24×116 | 44 |
| FCL315 | 1568 | 2050 | 315 | 160 | 41 | 112 | 4 | 10-M24×116 | 57.7 |
| FCL355 | 2450 | 1800 | 355 | 180 | 60 | 125 | 5 | 8-M30×50 | 89.5 |
| FCL400 | 3920 | 1600 | 400 | 200 | 60 | 125 | 5 | 10-M30×150 | 113 |
| FCL450 | 6174 | 1400 | 450 | 224 | 65 | 140 | 5 | 12-M30×150 | 145 |
| FCL560 | 9800 | 1150 | 560 | 250 | 85 | 160 | 5 | 14-M30×150 | 229 |
| FCL630 | 15680 | 1000 | 630 | 280 | 95 | 180 | 5 | 18-M30×150 | 296 |
