Nanpi County Jude Transmission Equipment Manufacturing Co., Ltd.
Ταχυδρομείο: jdcoupling@163.com Τηλ. 86-317-8316866
Σπίτι > Προϊόντα > Εύκαμπτη σύζευξη εργαλείων >

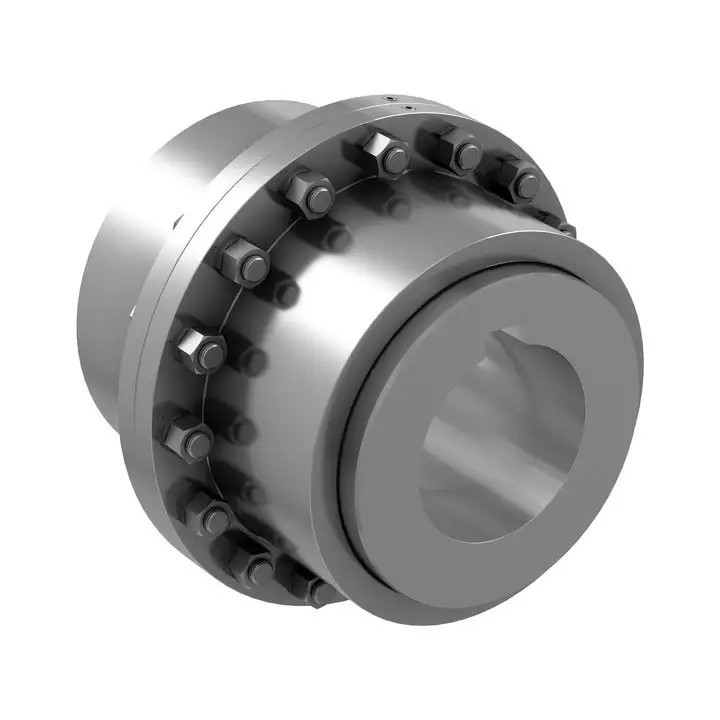

Σύζευξη εργαλείων CL συνήθειας, εύκαμπτη σύζευξη χάλυβα 45# για το βιομηχανικό εξοπλισμό
  • Σύζευξη εργαλείων CL συνήθειας, εύκαμπτη σύζευξη χάλυβα 45# για το βιομηχανικό εξοπλισμό
  • Σύζευξη εργαλείων CL συνήθειας, εύκαμπτη σύζευξη χάλυβα 45# για το βιομηχανικό εξοπλισμό
  • Σύζευξη εργαλείων CL συνήθειας, εύκαμπτη σύζευξη χάλυβα 45# για το βιομηχανικό εξοπλισμό
Σύζευξη εργαλείων CL συνήθειας, εύκαμπτη σύζευξη χάλυβα 45# για το βιομηχανικό εξοπλισμό

Σύζευξη εργαλείων CL συνήθειας, εύκαμπτη σύζευξη χάλυβα 45# για το βιομηχανικό εξοπλισμό

Τόπος καταγωγής cangzhou、 Κίνα
Μάρκα jude
Πιστοποίηση CE、ISO
Αριθμό μοντέλου Σύζευξη εργαλείων CL
Λεπτομέρειες προϊόντων
Δομή:
Εργαλείο
Εύκαμπτος ή άκαμπτος:
Εύκαμπτος
Υλικό:
Χάλυβας
Χρώμα:
Μαύρος
Εφαρμογή:
Βιομηχανικός εξοπλισμός
Εφαρμόσιμες βιομηχανίες:
Εγκαταστάσεις κατασκευής, καταστήματα επισκευής μηχανημάτων
Υλικό σώματος:
45# χάλυβας
Χαρακτηριστικό γνώρισμα:
Μακριά λειτουργούσα ζωή
Συσκευασία:
ΞΥΛΙΝΟ ΚΙΒΩΤΙΟ
Όνομα:
Εύκαμπτη σύζευξη εργαλείων καρφιτσών
συνήθεια:
Ναι
Όνομα προϊόντων:
Συζεύξεις εργαλείων τύπων CL
Υψηλό φως:

Σύζευξη εργαλείων CL

,

Βιομηχανική εύκαμπτη σύζευξη χάλυβα εξοπλισμού

,

45# εύκαμπτη σύζευξη χάλυβα

Περιγραφή προϊόντων

Συζεύξεις εργαλείων τύπων CL για την ανυψωτική χημική ουσία πετρελαίου βιομηχανιών μεταφορών μεταλλείας μεταλλουργίας

Σύζευξη εργαλείων CL (JB/ZQ4218-86)

Η σύζευξη εργαλείων τύπων CL είναι κατάλληλη για μετάδοσης δύο οριζόντια αξόνων. Έχει την ικανότητα της αντιστάθμισης της σχετικής απόκλισης δύο αξόνων και ανήκει στην κινητή άκαμπτη σύζευξη. Δύο εξωτερικά κοχύλια με τα εσωτερικά δόντια και δύο μανίκια με τα εξωτερικά δόντια είναι αποτελούμενα. Τα μανίκια και οι άξονες συνδέονται με τα κλειδιά. Τα δύο εξωτερικά κοχύλια συνδέονται με τα μπουλόνια. Ένα σφραγίζοντας δαχτυλίδι τακτοποιείται μεταξύ του κοχυλιού και του μανικιού.



Σύζευξη εργαλείων CL συνήθειας, εύκαμπτη σύζευξη χάλυβα 45# για το βιομηχανικό εξοπλισμό 0

* Εργαλείο CL που συνδέει την κύριες διάσταση και την παράμετρο (JB/ZQ4218-86)

Πρότυπο Ονομαστική ροπή
KN·μ		 Ταχύτητα
περιστροφή/λεπτό		 Άντεξε
d1, d2, DZ		 Το μήκος άντεξε Α Β Δ D1 D2 Γ C1 C2 ε Περιστροφική αδράνεια
κλ·μ		 Μάζα
κλ
Υ J1
Z2
Λ
χιλ.
CL1 710 3780 18,19 42 30 49 106 170 110 55 16 - - 12 0,03 7.8
20,22,24 52 38 6 18.5 18.5
25,28 62 44 2.5 14 18.5
30,32,35,38 82 60 11 -
40 112 84
CL2 1400 3000 30,32,35,38 82 60 75 134 185 125 70 2.5 13 22 12 0,05 12.5
40,42,45 112 84 28
48,50
CL3 3150 2400 40,42,45 112 84 92 170 220 150 90 2.5 15 28 18 0,13 26.9
48,50,55,56
60 142 107 36
CL5 8000 1680 50,55,56 112 84 145 220 290 200 130 5 30 40 25 0,45 55.8
60,63,65,70 142 107
71,75
80,85,90 172 132
CL6 11200 1500 60,63,65 142 107 160 246 320 230 140 5 25 - 25 0,70 79.9
70,71,75
80,85,90,95 172 132
100.110 212 167
CL7 18000 1270 65,70,71,75 142 107 185 286 350 260 170 5 40 40 30 1.15 109.5
80,85,90,95 172 132 25 45
100.110.120 212 167
CL8 22400 1140 80,85,90,95 172 132 210 325 380 315 190 5 35 45 30 2.38 133.8
100.110.120 212 167
130.140 252 202 30
CL9 28000 1000 90,95 172 132 220 335 430 365 210 5 40 - 30 3.55 171
100.110.120.125 212 167 30
130.140.150 252 202
160 302 242
CL10 50000 850 110.120.125 212 167 245 365 490 420 260 5 30 - 30 7.00 275.8
130.140.150 252 202
160.170.180 302 242
CL11 71000 750 120.125 212 167 280 405 545 470 330 5 40 - 35 13.75 385
130.140.150 252 202
160.170.180 302 242 35
190.200.220 352 282
CL12 100000 660 140.150 252 202 350 485 590 520 340 5 45 - 35 21.5 540
160.170.180 302 242 38
190.200.220 352 282
240.250 410 330
CL13 140000 600 160.170.180 302 242 375 524 680 590 380 7.5 45 - 40 40.00 798.3
190.200.220 352 282
240.250.260 410 330
280 470 380
CL14 200000 540 180 302 242 405 565 730 650 450 7.5 50 - 40 53.75 976.6
190.200.220 352 282
240.250.260 410 330
280.300.320 470 380
CL15 250000 480 200.220 352 282 480 644 780 700 480 7.5 50 - 40 81.25 1182.5
240.250.260 410 300
280.300.320 470 380
340.360 550 450
CL16 355000 425 240.250.260 410 330 535 720 900 785 530 10 - - 50 150 1936
280.300.320 470 380
340.360.380 550 450
400 650 540
CL17 560000 380 260 410 330 625 800 1000 885 630 10 - - 50 285 2700
280.300.320 470 380
340.360.380 550 450
400.420.440.450 650 540
CL18 710000 330 300.320 470 380 71 900 1100 990 710 10 - - 50 400 3669
340.360.380 550 450
400.420.440.450 650 540
460.480.500
CL19 1000000 300 360.380 550 450 730 910 1250 1090 800 15 - - 60 675 5138
400.420.440.450 650 540
460.480.500 800 680
530.560

Σημείωση:
1. Η μάζα συζεύξεων και η περιστροφική αδράνεια είναι προσέγγιση που υπολογίζεται από την ελάχιστη διάμετρο και το μέγιστο μήκος άντεξε.
2. Άντεξε τη διάμετρο DZ <140mm> 3. Ο j1-τύπος άντεξε δεν χρειάζεται το διάφραγμα τελών άξονων όπως απαιτείται.
4. Αυτά τα πρότυπα ισχύουν μόνο για τα παλαιά προϊόντα.

Περιγραφή προϊόντωνΣύζευξη εργαλείων CL συνήθειας, εύκαμπτη σύζευξη χάλυβα 45# για το βιομηχανικό εξοπλισμό 1Σύζευξη εργαλείων CL συνήθειας, εύκαμπτη σύζευξη χάλυβα 45# για το βιομηχανικό εξοπλισμό 2Σύζευξη εργαλείων CL συνήθειας, εύκαμπτη σύζευξη χάλυβα 45# για το βιομηχανικό εξοπλισμό 3Σύζευξη εργαλείων CL συνήθειας, εύκαμπτη σύζευξη χάλυβα 45# για το βιομηχανικό εξοπλισμό 4



Περίπου εμείς

Σύζευξη εργαλείων CL συνήθειας, εύκαμπτη σύζευξη χάλυβα 45# για το βιομηχανικό εξοπλισμό 5

Ο εξοπλισμός μετάδοσης του Jude νομών Nanpi που κατασκευάζει τη Co., ΕΠΕ είναι επιχειρήσεις που ειδικεύτηκαν στη σύζευξη έρευνας και παραγωγής. Επίσης μπορούμε να αναπτύξουμε τα νέα προϊόντα και την μαζικός-παραγωγή. Με την πλούσια εμπειρία, την επαγγελματική ομάδα Ε&Α και το διάφορο εξοπλισμό στη σύζευξη, έχει τους ανώτερους όρους ικανοποίησε τις διαφορετικές απαιτήσεις σας.

Τα κύρια προϊόντα επιχείρησης είναι: όλα τα είδη συζεύξεων για τη βιομηχανία μηχανημάτων παντού η λέξη, όπως η ακτινωτή ελαστική σύζευξη, γομμάρισαν τη σύζευξη, την καθολική σύζευξη, τη σύζευξη εργαλείων τυμπάνων, την ελαστική σύζευξη μορφής λουλουδιών δαμάσκηνων, την άκαμπτη σύζευξη του Όλνταμ συζεύξεων, τις ελαστικές συζεύξεις καρφιτσών μανικιών συζεύξεων αλυσίδων κυλίνδρων, συζεύξεων διαφραγμάτων, στηλών συζεύξεων, την ελαστική καρφίτσα γόμφων, την ελαστική σύζευξη καρφιτσών γόμφων, τη σύζευξη άξονων αντλιών, κ.λπ….

Οι έννοιες της επιχείρησής μας είναι ζωντανές στην ποιότητα και αναπτύσσονται στην τιμή. Η σύζευξη έχει το πλεονέκτημα υψηλού - ποιότητα, χαμηλή τιμή, πλήρη πρότυπα προϊόντων. Η επιχείρησή μας θα είναι η καλύτερη επιλογή σας, και κοιτάζουμε προς τα εμπρός για να συνεργαστούμε με σας.

Σύζευξη εργαλείων CL συνήθειας, εύκαμπτη σύζευξη χάλυβα 45# για το βιομηχανικό εξοπλισμό 6

FAQ

Q1: Ανταλλάσσετε την επιχείρηση ή τον κατασκευαστή;

Α: Είμαστε εργοστάσιο.





Q2: Παρέχετε τα δείγματα; είναι ελεύθερο ή πρόσθετο;

Α: : Ναι, θα μπορούσαμε να προσφέρουμε το δείγμα αλλά όχι δωρεάν. Πραγματικά έχουμε μια πολύ καλή αρχή τιμών, όταν κάνετε το μαζικό κόστος διαταγής έπειτα του δείγματος θα είστε επιστροφή σε σας.



Q3: Πόσο καιρό είναι η παράδοσή σας χρόνος;

Α: Γενικά είναι 10-15 ημέρες εάν τα αγαθά είναι στο απόθεμα. ή είναι 7-25 ημέρες εάν τα αγαθά δεν είναι στο απόθεμα, είναι σύμφωνα με την ποσότητα.



Q4: Πόσο καιρό είναι η εξουσιοδότησή σας;

Α: Η εξουσιοδότησή μας είναι 12 μήνας.



Q5: Έχετε τις διαδικασίες επιθεώρησης για τη σύζευξη;

Α: 100% αυτοεπιθεώρηση πριν από τη συσκευασία



Q6. Ποια είναι η πληρωμή σας;

Α: 1) 100% T/T. 2) 30% εκ των προτέρων, άλλοι πριν από την αποστολή. 3) L/C Q7: Μπορώ να έχω μια επίσκεψη στο εργοστάσιό σας πριν από τη διαταγή; Α: Βέβαιος, ευπρόσδεκτος να επισκεφτεί το εργοστάσιό μας.

Μας ελάτε σε επαφή με

Εάν ενδιαφέρεστε για τα προϊόντα μας, και θέλετε να ξέρετε περισσότερες λεπτομέρειες,

μπορείτε να χτυπήσετε τον κάτωθι ή να χτυπήσετε εδώ για να μας στείλετε την έρευνά σας.

θα απαντήσουμε αμέσως.
